Paso 1: El extremo del mango
Para utilizar las plantillas de siempre, usar algún adhesivo en aerosol para temporalmente adherir el papel a la madera.
Mango
Corte el mango fuera de stock de 3/4 de pulgada, usando el PDF proporcionado. Puede que desee ignorar los orificios perforados en el PDF, y en su lugar base los agujeros en los engranajes completados y enarenados, asegurándose de que giren libremente. Usar un router y un poco roundover para hacerla más cómoda. Evitar redondeo sobre cerca del orificio de 1/2, tenía miedo de arranque. Excedente antes Taladre los agujeros y no tiene este problema!
Engranajes de
Se adhieren las plantillas de engranajes desde el PDF proporcionado a algunos 1/4 de pulgada (aproximadamente) contrachapado de abedul. Usted puede salirse con la madera contrachapada de abeto, pero generalmente no es una buena idea para los engranajes, como que no desgaste bien. Si no sabes lo que es su madera, una buena regla del pulgar para este ancho es: Si tiene 5 capas, eres bueno, si 3, no tanto.
Usando un punzón, globo ocular y el centro de cada tierra de la parte inferior. Utilice las marcas de punzón para perforar la tierra inferior. Esto es mucho más fácil que usando una sierra para hacerlo, y el material extra que se saca no afecta nada. Por supuesto, le invitamos a usar una sierra para esto si eres más paciente que yo soy.
Más o menos cortar los engranajes hacia fuera, dejando aproximadamente una separación de 1/8 de pulgada alrededor del exterior. A continuación, cortar los dientes. Tendrás que cortar en un ángulo de 10 grados. Si su sierra de cinta o Anime no incline 10 grados en ambas direcciones, una plataforma temporal con un pedazo de stock en un lado para hacer el ángulo de la abrazadera. Poner la sierra a 90 vertical y cortar la punta de cada diente.
Utilice un bloque de lijado ligeramente cada punto del diente, y limpiar de toda imperfección.
Use un punzón para marcar cada centro del engranaje. Perfore el centro de cada marcha para aceptar clavijas de 1/4 de pulgada. El agujero grande del engranaje debe estar ligeramente sobredimensionado. El centro del engranaje pequeño debe ser un poco demasiado pequeño.
Círculos de

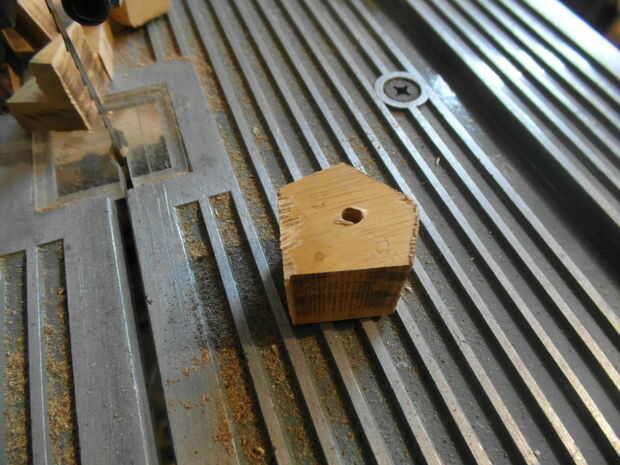

Necesita 5 círculos pequeños. Podría hacerlos en un anime o una sierra de cinta utilizando una plantilla, o un cortador del enchufe en el taladro. Elegí el método siguiente. Cada uno es aproximadamente 3/4 o 7/8 de pulgada de diámetro con un agujero de tamaño insuficiente de 1/4 de pulgada. Dos están hechos de abedul 1/4 de madera contrachapada de 1/8 de pulgada de una caja de clementinas, uno de madera contrachapada de abeto de 3/8 pulgadas y de 3/4 de pulgada de desecho de la manija (esto sólo tiene un agujero perforado a medio camino a través de).
Marca tus círculos en su stock. Taladre un agujero de tamaño insuficiente de 1/4 de pulgada en cada centro. Corte áspero hacia fuera de sus círculos.

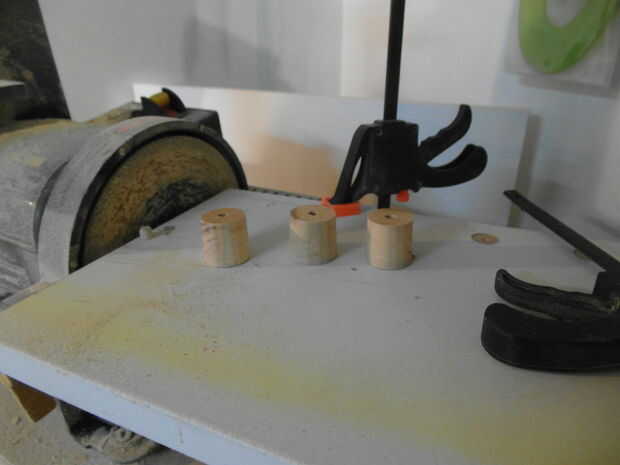

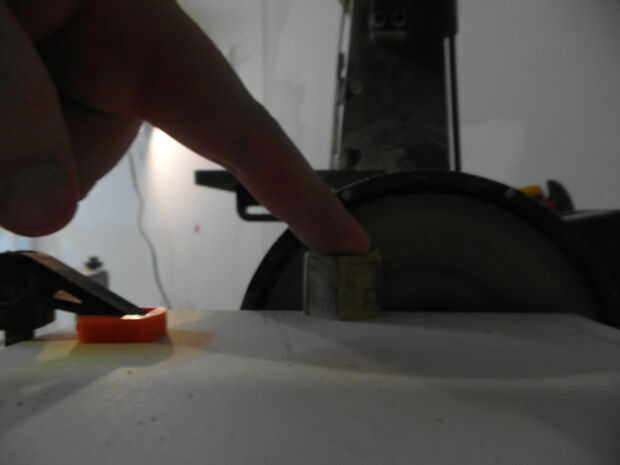

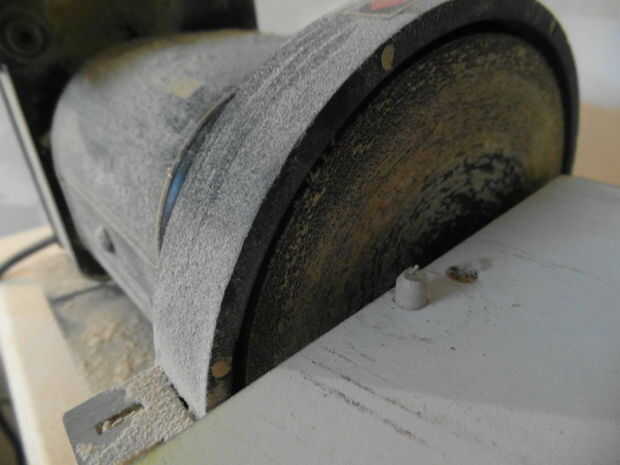

Tomar un pequeño 1/2 pulgada o un tablero más grueso y taladre un agujero de tamaño insuficiente de 1/4 de pulgada muy cerca del borde (una prensa del taladro se recomienda mantenerlo muy recta). Insertar un pasador y cortar, dejando 1/2 pulgada o tan sobre la superficie de la Junta. Haz dos pinzas que puede utilizar con una sola mano. Coloque la plantilla sobre la mesa del disco de lija para que la espiga es aproximadamente 3/4 de pulgada desde el disco. Abrazadera sin apretar la parte posterior de la plantilla a la mesa. Coloque un círculo de corte en la espiga y manteniéndolo presionado, gire la plantilla en el disco de lija móvil hasta que esté casi a su línea. Sosteniendo el círculo y la plantilla firmemente, utilice su otra mano para sujetar el frente y luego apretar la parte de atrás. Girar el círculo poco a poco a la arena suave, usando una presión firme y hacia abajo con el dedo índice y girar con el pulgar y el dedo medio. Repita el procedimiento para llegar exactamente a la línea.
Juntándolo todo

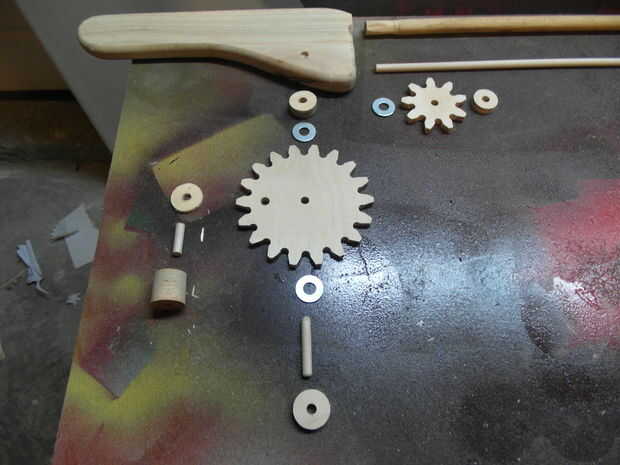

Dry fit todo primero, y asegúrese de que nada interfiera con el movimiento de otra cosa. Las arandelas que se muestra en estas fotos no fueron utilizadas en última instancia.

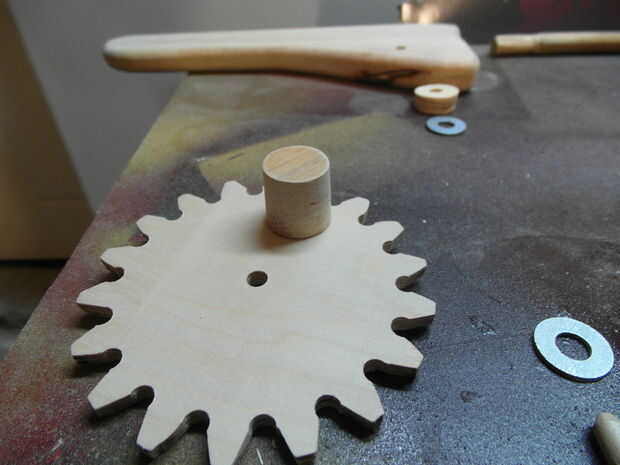

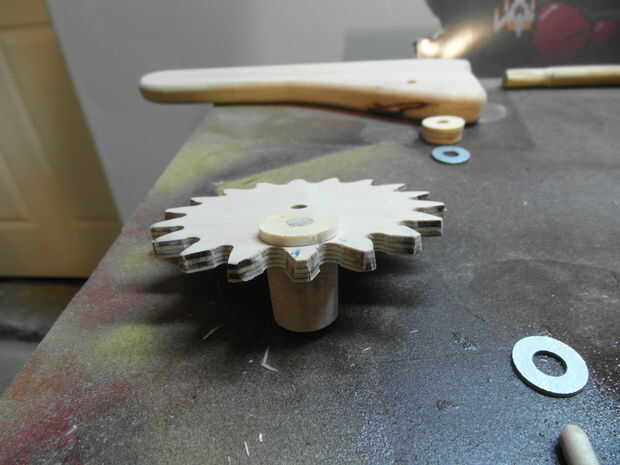

Pegue el círculo de 3/4 de pulgada a trozo de espiga. Puesto espiga por el orificio descentrado en el engranaje grande y del círculo de 1/8 de pulgada en la parte posterior del pegamento. No quiero este apretado, ni super flojo. Deje que se seque, rotándolo cuidadosamente cada pocos minutos para que no pegue al engranaje grande. Cortar la espiga al ras al círculo.

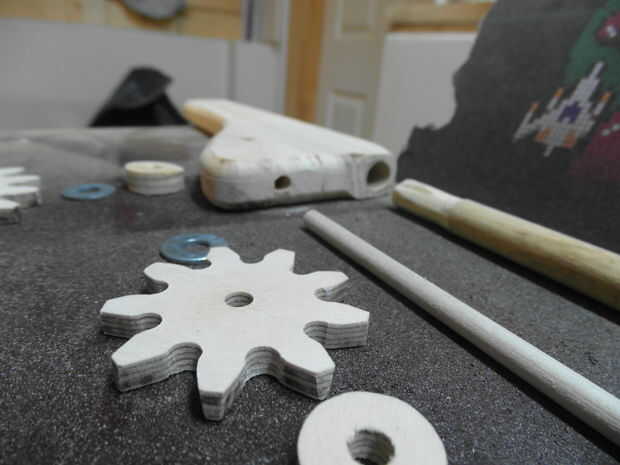

Ronda final de un pedazo largo de espiga de 1/4 de pulgada. Ajuste el círculo pequeño, luego el pequeño engranaje en un pedazo largo de espiga en seco para que la espiga va a la parte inferior del orificio de la manija, dejando un pequeño espacio entre el engranaje y manija. El pequeño círculo permite más área de pegado, como puede ser este equipo bajo tensión
Monte abeto de 3/8 pulgadas distancia entre círculo, espiga, engranaje grande y círculo de abedul 1/4 de pulgada. Usted necesitará aumentar la profundidad del espaciador de 3/8 de pulgada añadiendo otro círculo sobre él, o arena a un ángulo leve. La idea es conseguir cumplir el pequeño engranaje en el lugar correcto sin atascarse. Ángulo mi espaciador, pero no el pasador, para tener más juego que me gustaría, pero está dentro de límites aceptables. Usted es probablemente mejor aumentando la profundidad del espaciador y mantener todo a 90 grados.

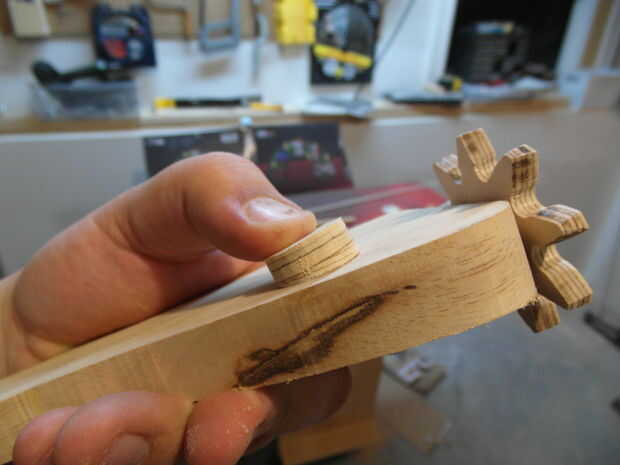

Cuando estés feliz, encolar y sujetar todo. El engranaje grande gira alrededor de su pasador. Las tres partes de la Asamblea de la perilla se pegan y giren en el agujero de fuera del centro del engranaje grande. El engranaje pequeño montaje y el eje giran como una pieza dentro de la manija.
Pegar la espiga de 1/2 pulgada en el mango. Su trabajo es apoyar el extremo de malvavisco.
