Paso 7: Iniciar colocación de los componentes
En general, puede comenzar colocando los componentes similares a cómo aparecen en el esquema. (Esto se rompe cuando un chip tiene múltiples puertas, o el diagrama en el símbolo esquemático tiene muy diferente encontrar colocación que el chip real, pero es un buen punto de partida para discreets y componentes simples. Lo peor que sucederá es que usted tendrá un diseño que tiene sentido, aun cuando no pase bien...)

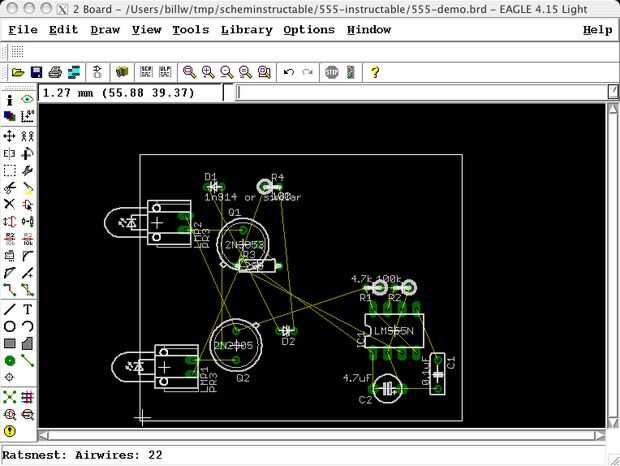

En este caso, puse el transistotrs de salida de energía cerca de lámparas que están asociados con, y miré en la web para un diseño del 555 que funcionara bien (durante más tiempo, intenté hacer placas con la tapa de distribución cerca de las resistencias de temporización, y siempre necesitaba un puente. Suspiro.) («Que del nadie trabajo evadir sus ojos».)
