Paso 8: Verifique las señales para ver cómo lo ruta
![]()
![]()
![]()

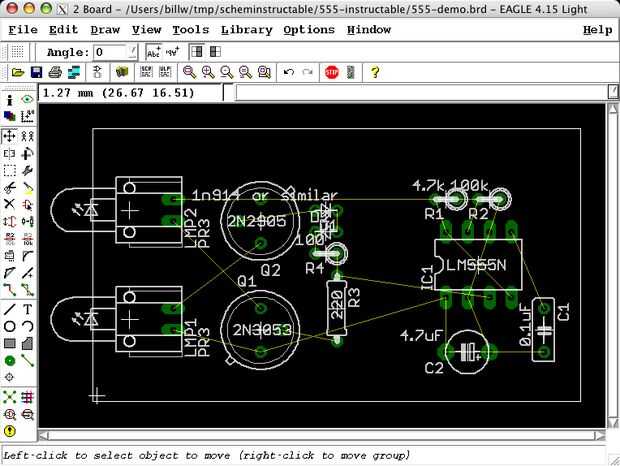

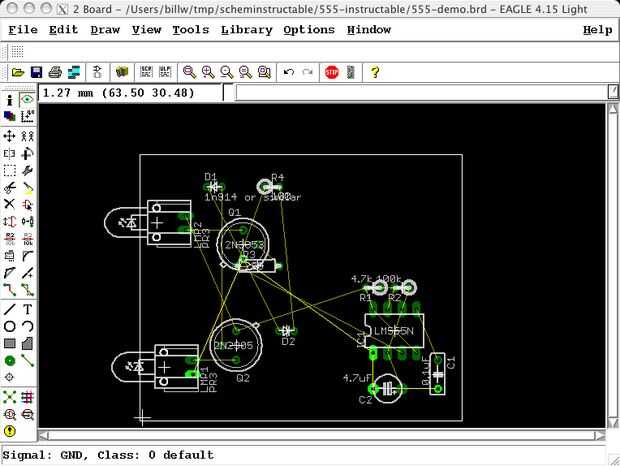

Una forma de obtener sugerencias sobre la colocación de la pieza es mirar algunas señales importantes para ver si tienen buen caminos rectos o si zigzaguean por la Junta. Use el icono o el comando RATSNEST para tener águila del airwires a calcular. Las cosas están ahora, tengo buen racores rectos de los transistores a las lámparas, pero si escribo "show gnd" en la línea de comandos, veo que esto es a costa de hacer el zigzag de la señal de tierra. Así cambio los transistores porque tierra es más importante para tener derecho. (Mi humilde opinión, YMMV, etc..) (Esto termina poniendo los transistores cerca de las fuentes de que cambie, y no cerca de las lámparas que cambie, por lo que todavía hace sentido desde un punto de vista de circuito también).

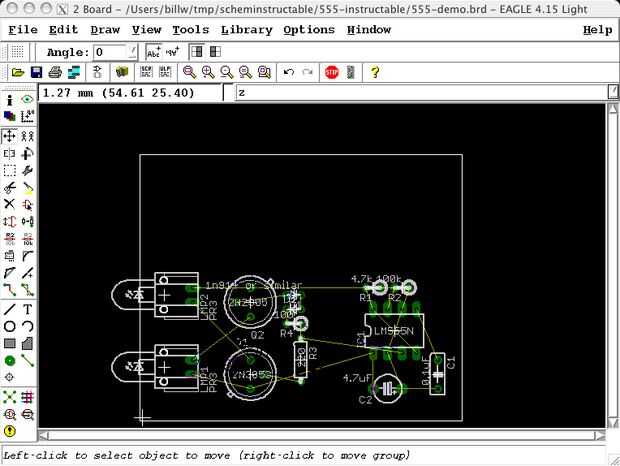

Después de que el resto de los componentes se colocan en ubicaciones relativas buscando ok, yo puedo apretarlas juntos otra vez (moverlas manualmente, uno a la vez; no comando mágico para esto!) y reducir el contorno de la placa más.
