Gire su águila esquemático en un PCB (17 / 24 paso)

Paso 15: Sobrehilar: romper texto paquete

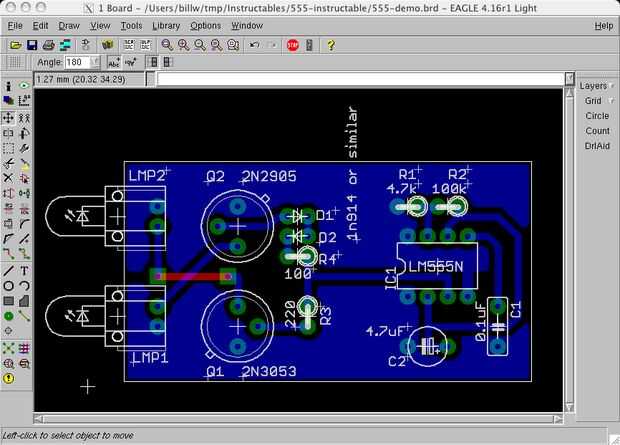

Si queremos los nombres de los componentes para ser legible en la parte superior de la Junta (transferida por transferencia de toner), o simplemente para lucir bien en los listados, los nombres y valores probablemente tienen que ser movido de sus ubicaciones predeterminadas. Para mover el texto por separado desde el propio dispositivo, se utiliza el comando "SMASH". (¿Por qué se llama "smash"? Yo no sé!)

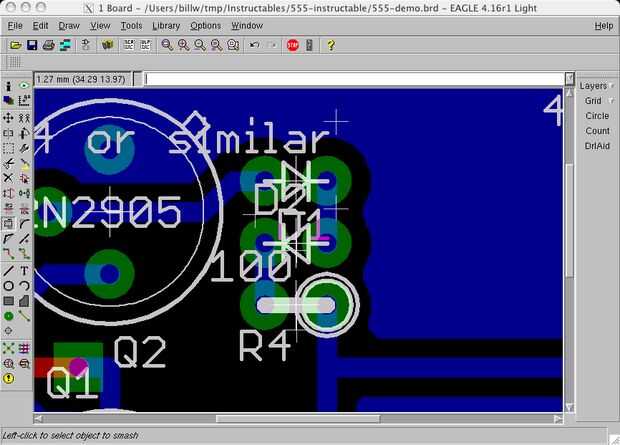

Seleccione el icono SMASH en el menú, luego haga clic en cada componente cuyo texto que desea mover. Si se trata de todos los componentes, hay un ULP que va romper todo (pero desleales son un tema de instructables futuro posible. O los manuales de águila).
