Gire su águila esquemático en un PCB (20 / 24 paso)

Paso 18: Sobrehilar para arriba: permitir paquetes de alternativos y opciones

Podemos caer algunos agujeros adicionales para el montaje de paquetes diferentes. Los transistores utilizados en el esquema publicado que entró al parecer vienen en una especie de metal puede empaquetar que ha disminuido en popularidad. Si disponemos de tres agujeros de montaje en línea, podemos sustituir un montón de diferentes transistores cuyo paquete conduce venga así (TO92 o TO220, por citar dos paquetes moderno popular.)

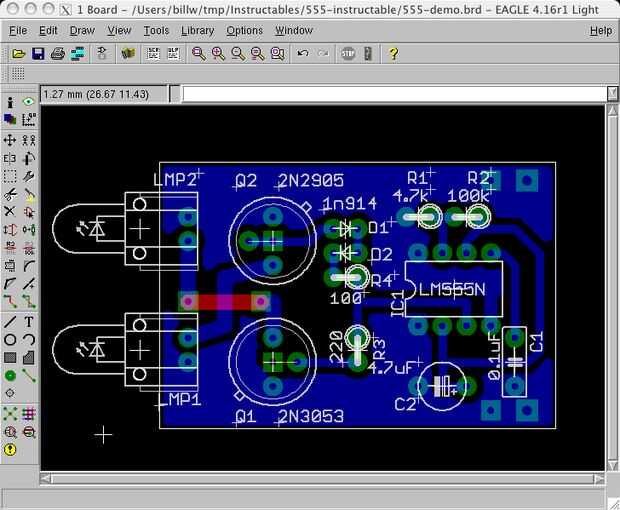

Usar el comando info para averiguar los nombres de señal y luego "via ' n$ X'" en la línea de comandos para crear la vía, seguido por una ruta manual a la vía if necesita. En este caso, una de las vias a choca con un rastro de señal ocultado por el polígono de la tierra, así que tenemos que eliminar ese rastro con el comando "ripup" (polígono todavía se conectará a la plataforma.)

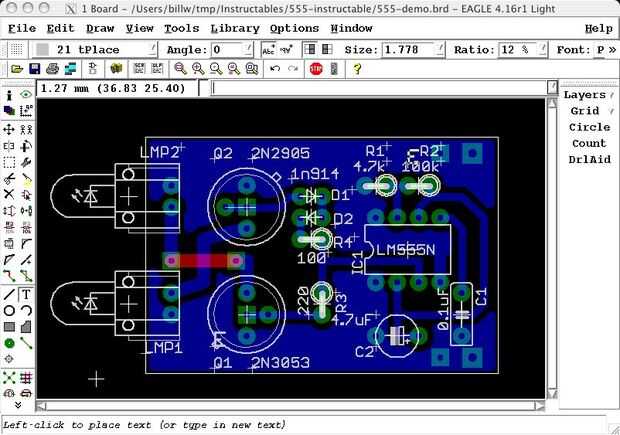

Mientras estamos en él. Te agrego un texto a la serigrafía para mostrar donde debe ir el cable del emisor de los transistores. Utilice el botón de icono de "texto" y cambiar la capa a tPlace.
