Paso 2: Comandos del menú usados

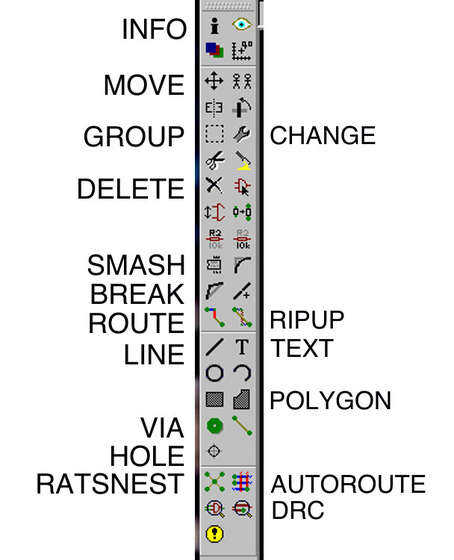

Aquí está un resumen de los comandos icónico que utilizo en este instructable y algunos breves resúmenes:
Información Muestra información sobre un objeto (componentes, señal, rastro, etc.)
Mover Permite que los componentes a ser movido (igual esquema.)
Grupo Grupos de una colección de objetos en un "grupo" que se puede manipular simultáneamente.
Eliminar Eliminar un objeto. Artículos creados en esquemas que deba eliminarse allí.
SMASH Separar las etiquetas de texto de una parte de la parte de sí mismo, por lo que se puede mover independientemente.
Romper Añadir una esquina a una línea (o traza).
Ruta vuelta un airwire en un rastro
Línea dibujar líneas (generalmente en capas de cobre no. RUTA es para la elaboración de cobre).
Vía crear un agujero y el cojín asociados con alguna señal. (en realidad, vamos a usar un comando de texto.)
Agujero un agujero que no está asociado con una señal, es decir para el montaje.
Vuelve a calcular RATSNEST airwires y polígonos, por ejemplo, se han trasladado después componentes.
Cambio cambios de propiedades de un objeto.
RIPUP cambia un rastro enrutado a un airwire. Sorta equivalentes a "borrar" para rastros.
Texto agregar texto
Polígono crear un polígono (en realidad, vamos a usar un comando de texto.)
AUTOROUTE invocar el Autoruter.
República Democrática del Congo invocar el diseño regla Compruebe y ajuste de parámetros.
A describir los iconos restantes hacia el final y asignarles "útil" o "inútil".
