Gire su águila esquemático en un PCB (5 / 24 paso)

Paso 3: El Virgen diseño de PCB

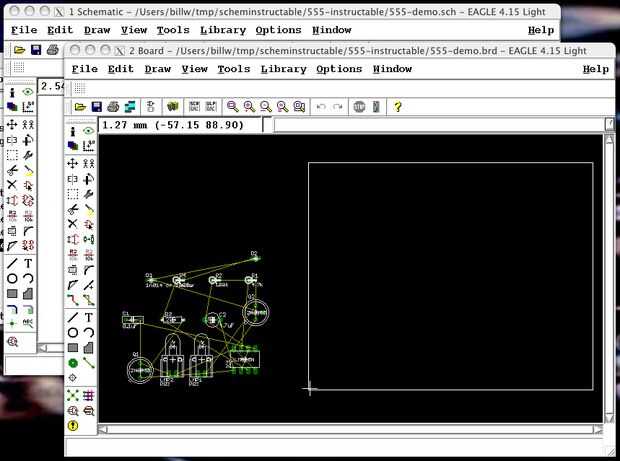

Este es el diseño de la tabla recién creada se verá como. Todos sus componentes estarán en un grupo más a la izquierda del origen, y habrá un cuadro que marca el tamaño permitido de una tabla usando el freeware o versiones "Lite" del águila (80x100m). Todos los pads de los componentes tendrá que estar dentro de ese esquema cuando se mueven alrededor, aunque se puede engañar un poco y tiene rastros o contornos de la placa que excedan el límite de tamaño de la Junta. Esto tiene el efecto secundario molesto que si recoges un componente es realmente original, no puede ponerlo hacia abajo fuera del contorno (sin embargo, puede utilizar ESC para cancelar el movimiento, y el componente volverá a su posición original).

OK, algunas definiciones son en orden

Todas las señales que ha creado en el esquema están Los cables del aire; delgadas líneas amarillas que se dibujan en la manera posible más corta, cruzando entre sí según sea necesario. Permanecen conectados a los pines del componente, incluso cuando se mueva el componente. El comando RATSNEST vuelve a calcular y se vuelve a dibujar estos después de mover cosas (y, dicen, hacer pasadores conectados más cercanos juntos que solían ser.)

Encaminamiento de una señal consiste en convertir un airwire en un rastro real de cobre en algunas capas del tablero y posición que dibujan de manera que no corta contra otros rastros en la misma capa de la Junta. La versión gratuita de Eagle sólo admite una capa superior e inferior, y como aficionados tenemos motivación para tratar de usar solamente una capa. Una señal puede transición de una capa a otra utilizando una vía, que es un conductor, sorta como un puente (y vamos a utilizar puentes para implementar el nivel superior del tablero, si podemos hacer la Junta en su mayoría de un solo lado).

Crear el diseño de PCB consiste en colocar todos los componentes en lugares lógicos y encaminamiento el airwires en un modo que permite el diseño de trabajo.
