Gire su águila esquemático en un PCB (7 / 24 paso)

Paso 5: Mover los componentes en el área legal

Lo primero que queremos hacer es mover al menos algunos de los componentes en el área de legales de la Junta donde podemos trabajar con ellos. Si usted tiene un tablero particularmente grande con muchos componentes, puede hacer esto una sección a la vez. Esta tabla muestra, tenemos un montón de habitación y podremos moverlas todas a la vez, usando la función de grupo.

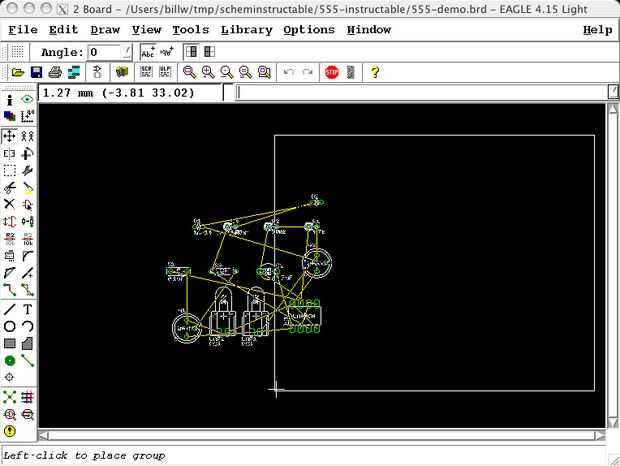

Seleccione el icono del grupo, a continuación, haga clic y arrastre para hacer un rectángulo que va todo el camino alrededor de los componentes. Luego seleccione el icono de mover y haga clic derecho (derecha clic selecciona el grupo en lugar de un solo componente) y arrastre el conjunto en el contorno de la placa. Utilice el botón ZOOM para más la vista.
