Gire su águila esquemático en un PCB (8 / 24 paso)

Paso 6: Reducir un poco el esquema de Pensión

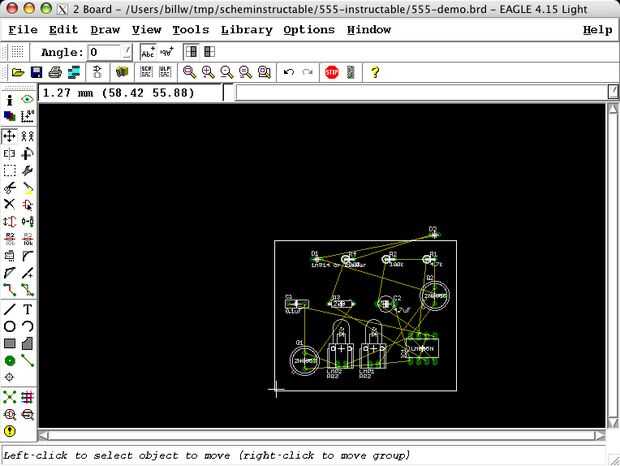

El lado legal de la Junta es más grande que tenemos. Reducir el contorno usando la herramienta mover. Haga clic en el centro de la línea horizontal superior (que selecciona la línea entera en lugar de un extremo) mover hacia abajo, haga clic en el centro de la línea vertical derecha y moverla hacia la izquierda.
Clic cerca del centro de una línea mueve la línea entera. Haga clic en cerca de un vértice mover sólo el punto.

No tiene que ser perfecto en este momento; sobre todo estamos buscando una mejor visión para los próximos pasos. (Oh sí: haga clic en el botón de zoom para acercar a la ventana en el contorno más pequeño).
