Gire un dock Samsung Galaxy S3 USB barato para un coches trigging media dock (2 / 5 paso)

Paso 2: vamos a empezar

Lo primero que hacer es abrir la nueva base para revelar las interioridades. Mina no fue unido con tornillos así que todo lo que necesitaba hacer era encontrar algo delgado para orar abierta la parte inferior de los lados. (sugerencia: usar algo más suave que el muelle de plástico, como una guitarra difícil escoger si no quiere el riesgo de arañarlo).

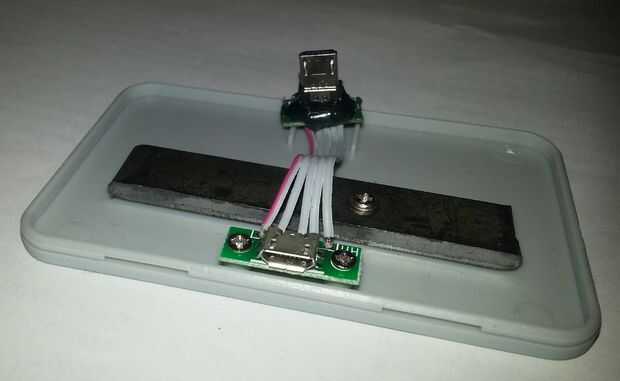

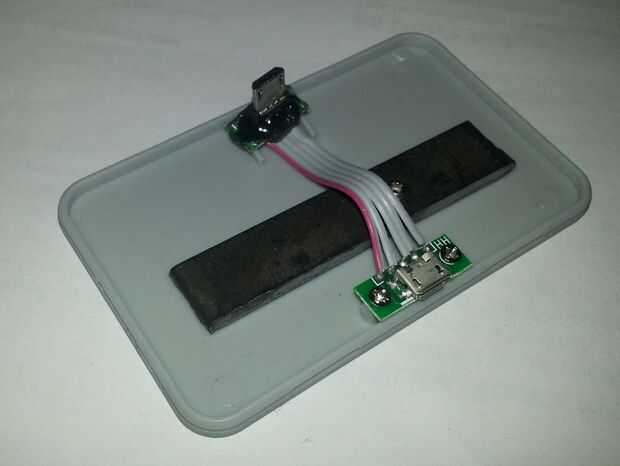

Una vez que la parte superior fue quitada el interior reveló un circuito de extensión de usb muy sencillo (básicamente sólo un cable usb de un extremo a otro como se muestra en la foto) y algo de peso para hacer el muelle un poco más robusto.

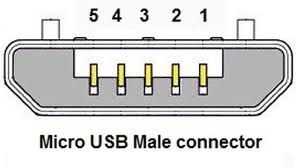

Lo que usted necesita saber son los pines diferentes y su orden en un micro conector USB
Acabo de publicar una descripción que muestra para qué sirven los distintos pines. los pins que nos interesa son 4 y 5

Si quieres audio que también tendrá que encontrar el pin 2 y 3.

los pines son los siguientes:
Pin 1: 5V
Pin 2: Datos-
PIN 3: Datos +
Pin 4: identificación
Pin 5: tierra

Los teléfonos de S3 activarán muelle diferentes modos cuando sentido resistor de un valor concreto sobre el pin 4 y pin 5 (tierra)
así que hay que localizar los pines 1-5 en tu circuito con la ayuda de estas fotos

para el modo auto el valor del resistor es 619 k ohmios y para el modo de escritorio es 365 k ohmios (también al parecer es 1 k ohmios para S1 y cualquier valor de S2)
