Gire un dock Samsung Galaxy S3 USB barato para un coches trigging media dock (3 / 5 paso)

Paso 3: resistencia

Ya hice un escritorio activando muelle que necesitaba para obtener la resistencia de valor hasta 365 k ohmios (que es de 365 000 ohmios) que no existen en cualquier una resistencia en mi colección.

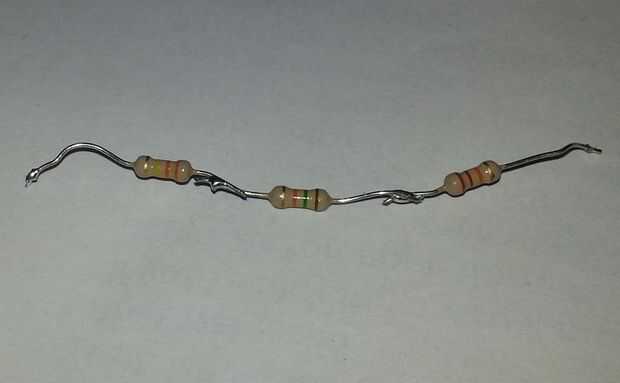

Así que tuve que usar tres resitors diferentes en serie para obtener ese valor, o por lo menos un valor lo suficientemente cerca para.

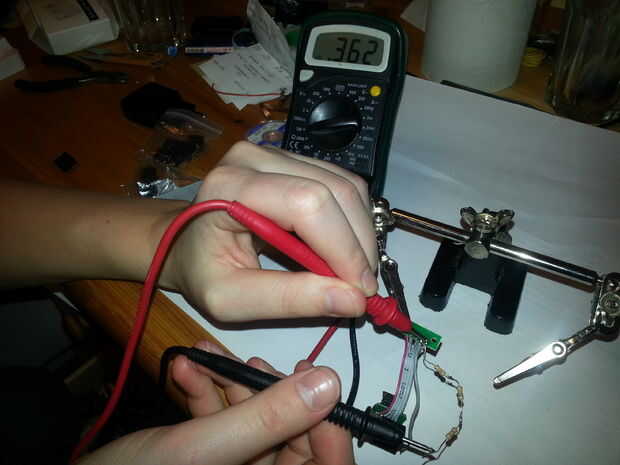

en mi caso tenía 330 + 15 + 22 = 367 k que es apenas lo suficientemente cerca de los 365 que estábamos buscando. Probándolos mostraron entre k 362-364k en el multímetro.

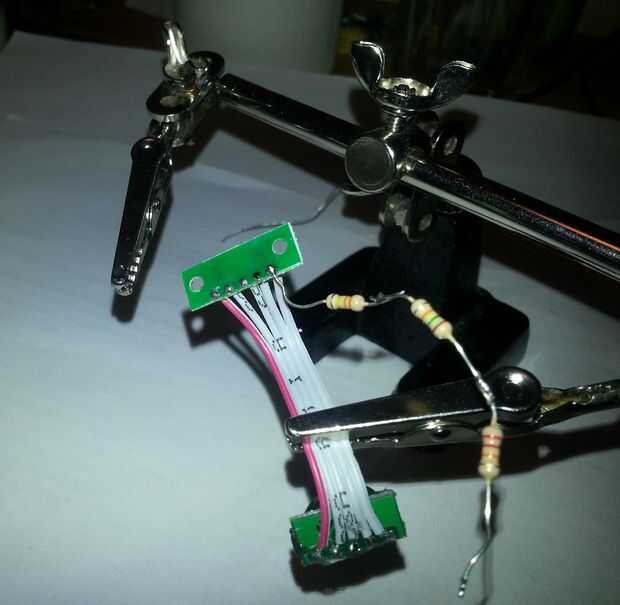

Una pierna se suelda con cualquier conector de 5 o 4 y el otro al interruptor

Ahora que queremos un interruptor entre es porque al principio soldar la resistencia directamente al pin 4 y 5, que trabajaron y activa el modo de escritorio. Sin embargo no responder al estar conectado a la computadora que perdí la capacidad de transferencia de datos. Ya que quise utilizar el muelle para transferencia de archivos tanto de escritorio reloj necesitaba una manera fácil de activar y desactivar el modo de escritorio. Y que es donde el interruptor.
Sin embargo si sientes que está no va a utilizar la base para cualquier tipo de comunicación con la computadora y luego por todos los medios de la soldadura de ambas piernas directamente a los pines 4 y 5, armar la base y que se a hecho con su muelle :)

Para aquellos de ustedes que quieren transferencia de datos, vamos a continuar...
