Girino - osciloscopio Arduino rápido (11 / 26 paso)

Paso 11: Cómo se funciona el comparador analógico

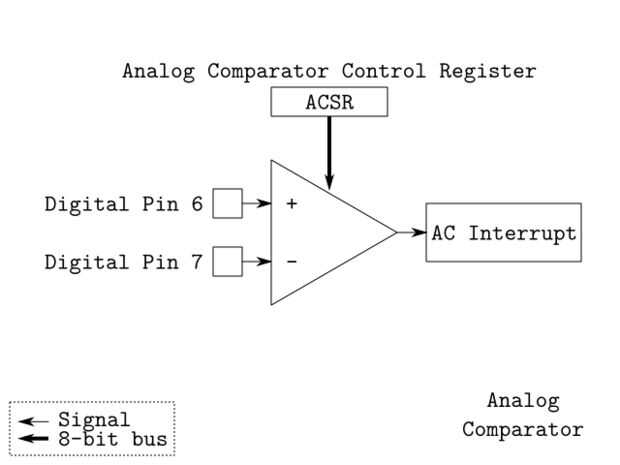

El comparador analógico es un módulo interno del microcontrolador y compara los valores de entrada en las patillas positiva (Digital Pin 6) y negativo (Digital Pin 7). Cuando el voltaje en el pin positivo es mayor que el voltaje en el pin negativo AIN1, el comparador analógico salidas un 1 en el bit ACO del registro ACSR.

Opcionalmente, el comparador puede provocar una interrupción, exclusivo para el comparador analógico. El vector asociado es ANALOG_COMP_vect.

Podemos también establecer la interrupción que se lanzará en un flanco ascendente, cae el borde o en un palanca del estado.

El comparador analógico es justo lo que necesitamos para la conexión activación entrada señal al pin 6, ahora lo que queda es un nivel de umbral en el pin 7.
