Girino - osciloscopio Arduino rápido (21 / 26 paso)

Paso 21: Preparación de un conector de escudo

yo siempre he sido molestado por los conectores que pude encontrar para hacer un escudo de Arduino, porque siempre tienen clavijas que son demasiado cortos y las tablas que utilizo pueden soldarse solamente en un lado. Asi que me hice hasta un pequeño truco para hacer los pernos más largos para que puedan ser soldadas e insertados en el Arduino.

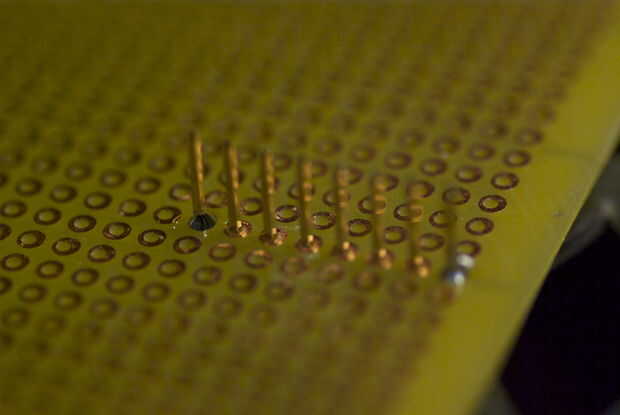

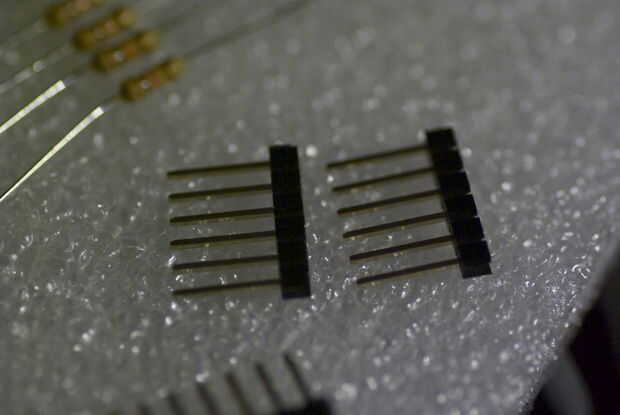

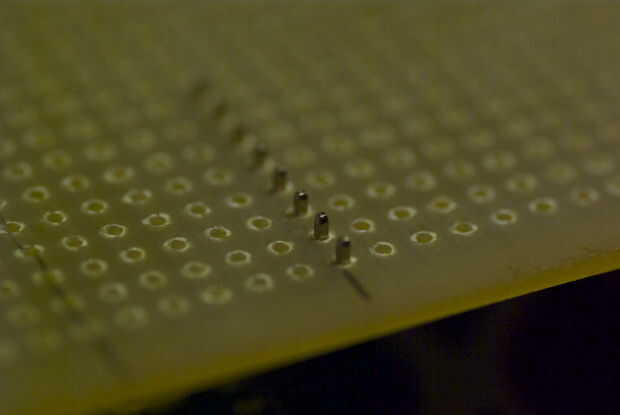

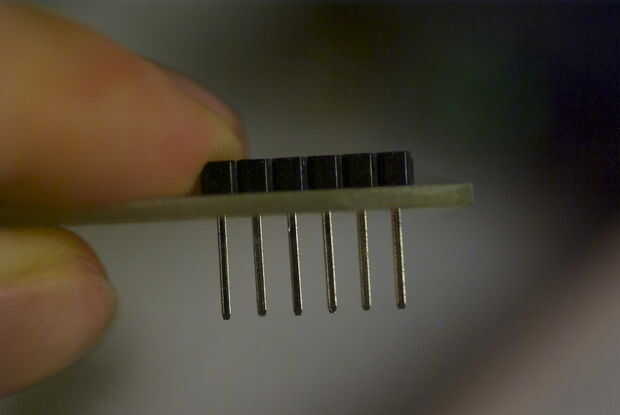

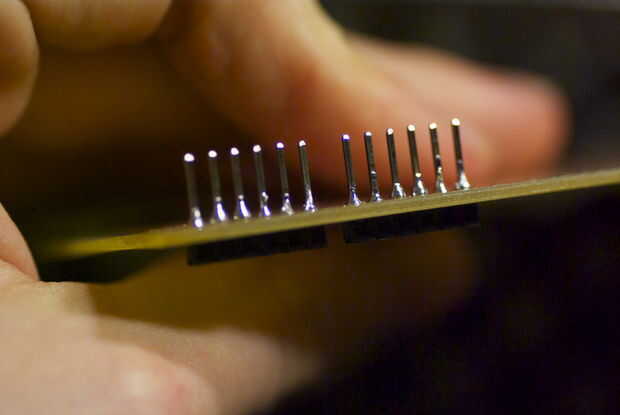

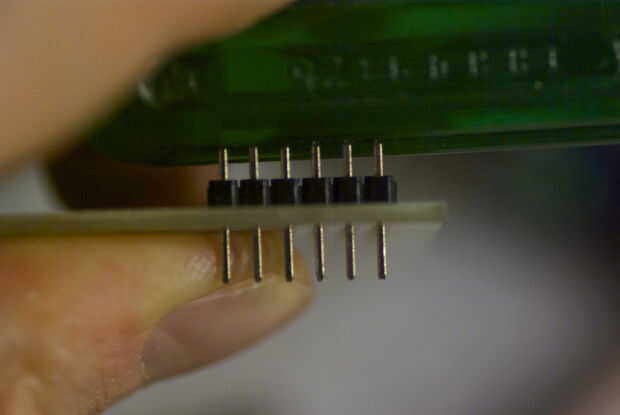

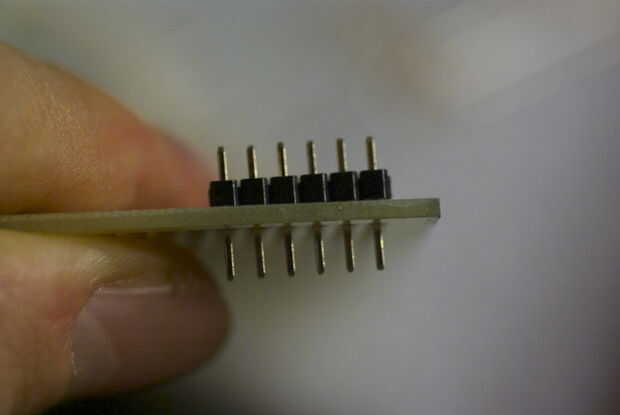

Insertar la tira de pines en la placa, como en la imagen, podemos empujar las clavijas, que sólo en un lado del plástico negro. Entonces podemos soldarlos en el mismo lado donde se insertará en el Arduino.
