Girino - osciloscopio Arduino rápido (22 / 26 paso)

Paso 22: Soldadura y pruebas

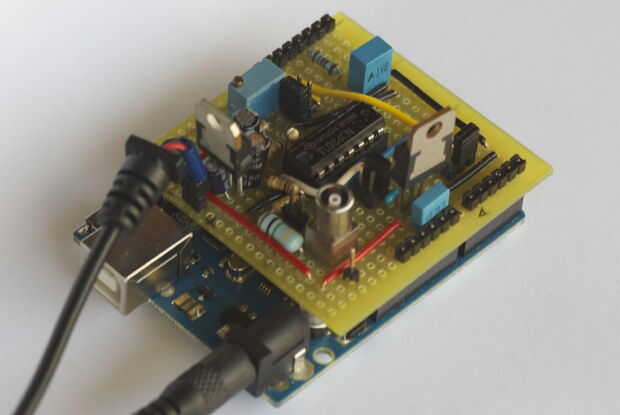

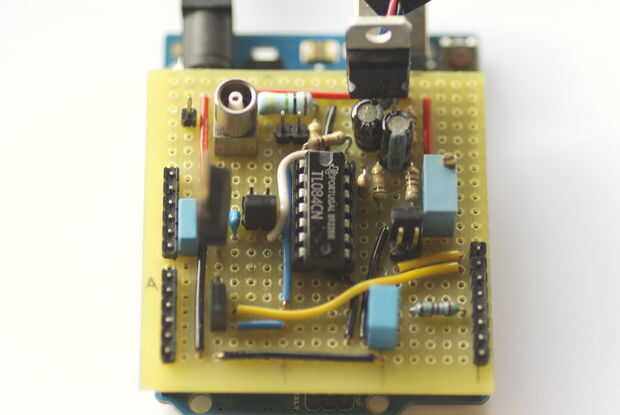

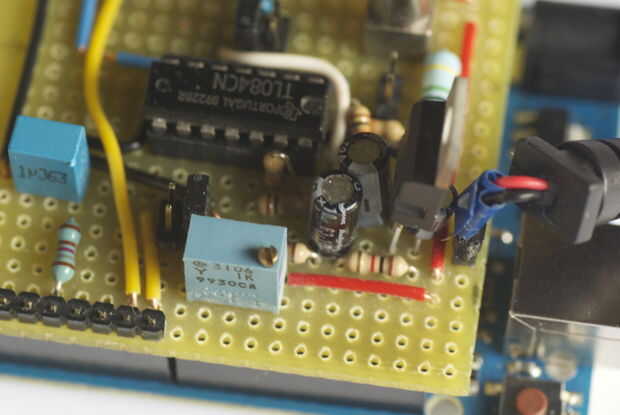

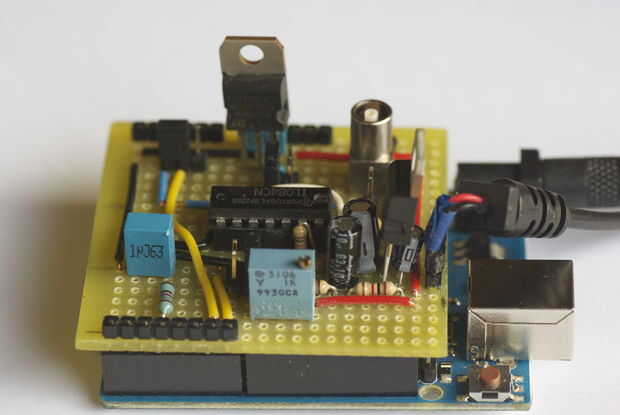

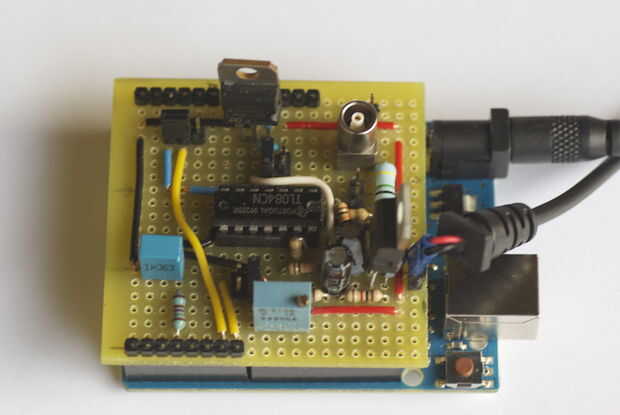

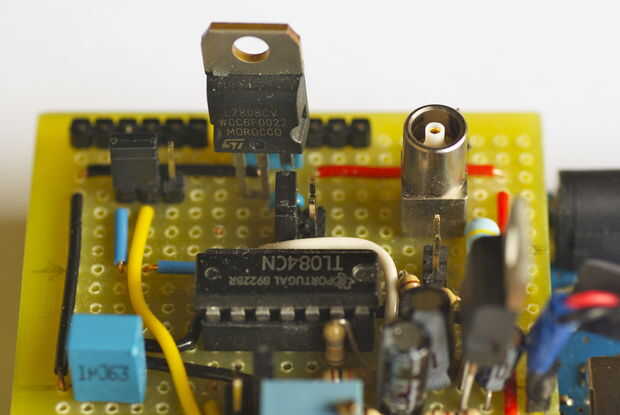

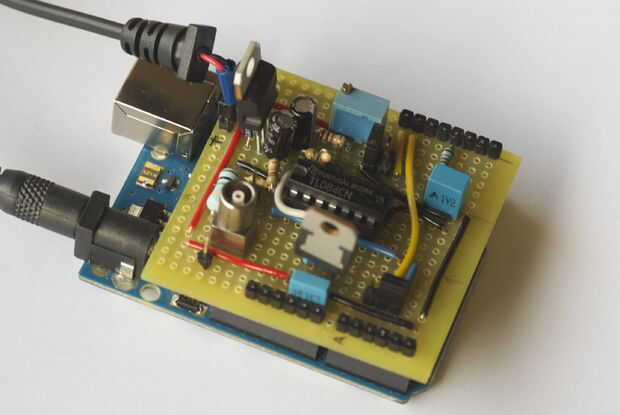

soy incapaz de mostrarle todo el procedimiento de soldado del circuito porque sufrió mucho trabajo de ensayo y error. Al final que se puso un poco desordenado pero no demasiado mal, aunque no mostraré la parte inferior ya que es muy desordenado.

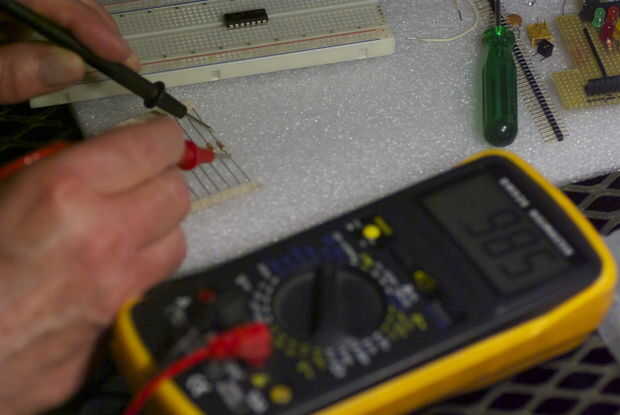

En esta etapa no hay mucho que decir porque ya expliqué detalladamente todas las partes del circuito. He probado con un osciloscopio, que un amigo prestado me, para ver las señales en cada punto del circuito. Parece que todo funciona bien y estoy bastante satisfecho.

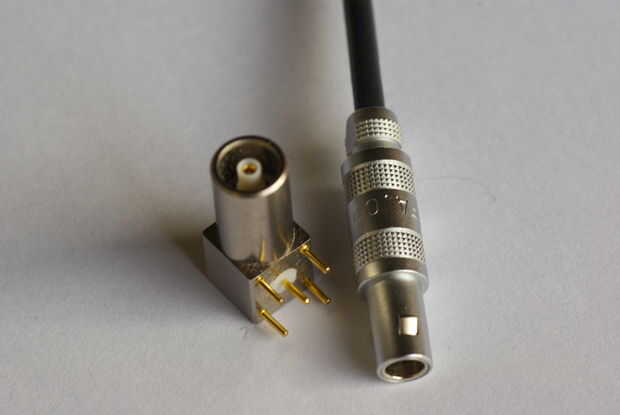

El conector de la señal de entrada puede parecer un poco extraño para alguien que viene de la física de altas energías, es un conector LEMO. Es el conector estándar para señales nucleares, al menos en Europa como en Estados Unidos he visto sobre todo los conectores BNC.
