Paso 11: Y los brazos
OK ahora tengo un pedazo de ángulo de aproximadamente 20 pulgadas de largo y me voy a cortar por la mitad. Bastante fácil. Pero no tan rápido, porque estas armas deben ser exactamente del mismo tamaño. Así que voy a cortar el ángulo sobre la mitad, luego sujetarlos juntos y recortarlo Plaza y precisamente del mismo tamaño.
Mi sierra no corta cosas perfectamente cuadradas. Probablemente podría jugar con él y llegar más cerca, pero el hecho es pistas apagado un poco. Acepto y sólo cortar todo y esperar que se pierda un poco cosas de corte hacia arriba. Así que después de cortar mi ángulo en medio pasó algún tiempo haciendo las piezas incluso con los demás. Encontré al mejor partido podía pararse los ángulos sobre una superficie plana (yo usé mi yunque como placa de la superficie), luego con abrazadera para arriba con una pinza de C y ponerlos en mi tornillo de trípode y había en ellos con una amoladora.
Comprobar cada ahora y otra vez con una combinación de cuadrados Finalmente conseguí los brazos sobre hasta uno con el otro. Todo esto pagará luego perforar los agujeros para pernos en ellos.
Cómo determiné dónde poner mis orificios para los tornillos. Había elegido algunas arandelas apropiadas, entonces establecidas en el interior del ángulo de hierro, más allá de la web, donde colocan acostadas. Entonces describen donde el interior hueco de la lavadora era, en el ángulo. Desde allí describen algunos pelos de la Cruz y comentar que perteneció el agujero. I luego centerpunched ese lugar.
Sólo marcó un ángulo y atornillados a par junto, fuera, fuera. Cuando perforan les puse una parada, así que cuando he hojeado los ángulos por encima tengo otro agujero en el mismo punto.

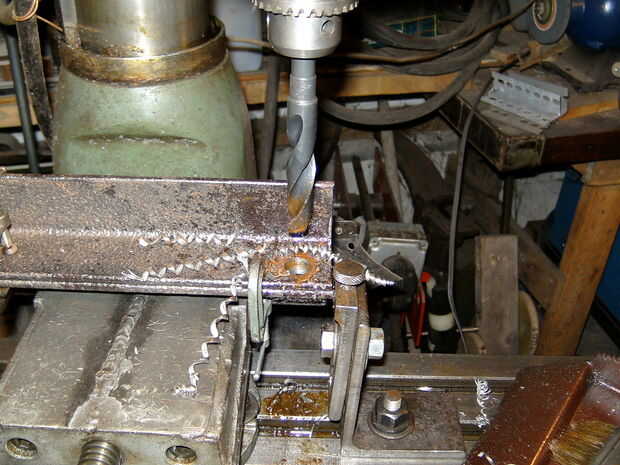

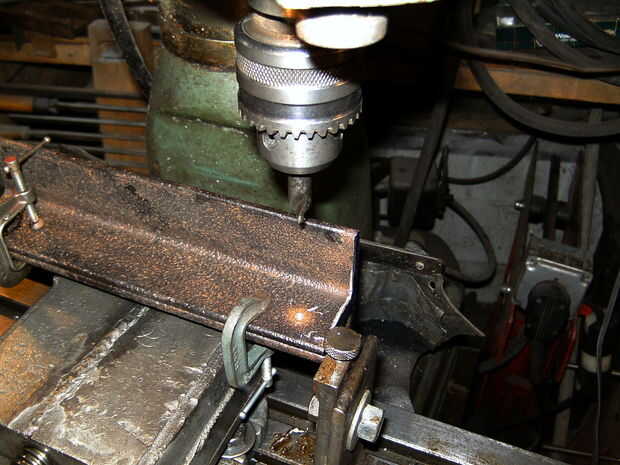

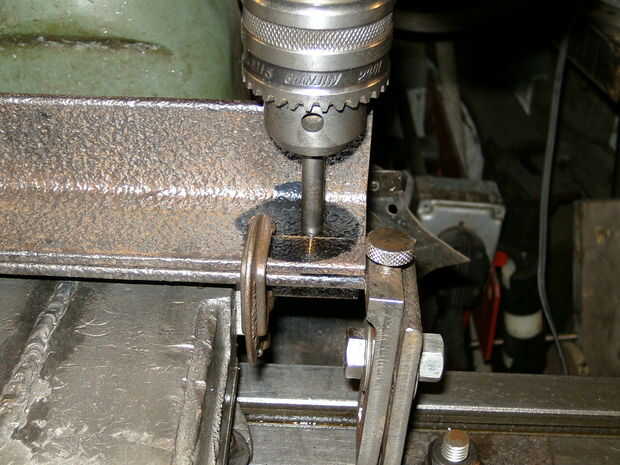

En las fotos para este paso estoy mostrando la Copa que se usa para obtener mi alineación inicial. Luego un poco del centro, que solía comenzar cada hoyo y finalmente el agujero acabado.
En mi montaje de prueba inicial me di cuenta de que no metía el pivote en la pieza de la placa de montaje como esperaba. Las esquinas de los ángulos del brazo fueron colgando en el interior webs de la Asamblea de la placa de montaje. ¿Recuerdas cómo te dije encontré mi orificio era un poco bajo? Bien cuando me enteré de que se trata. Acaba había derribado esos rincones con una amoladora de ángulo, y está bien ahora. Realmente describen alrededor de la arandela, luego desmontar todo y tierra a la marca. Perfecto!
