Paso 3: Fijación de partes móviles

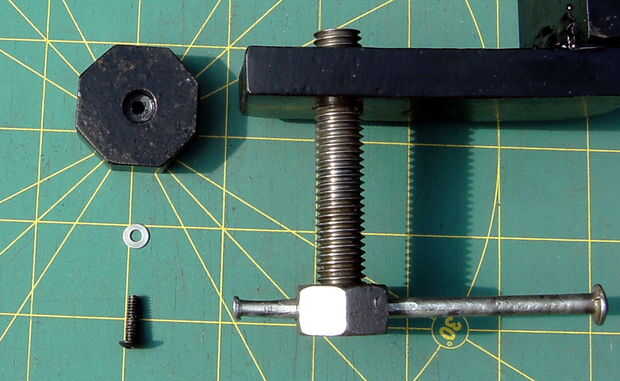

Me quité la almohadilla de abrazadera para obtener un plano de detalle de todo lo que ocurre aquí. El pad se mantiene cabeza de botón un poco 6-32 tornillo Allen. Hay una hendidura escariada en la almohadilla para la cabeza del tornillo. Debo añadir que hay otro cajeado en el otro lado de la almohadilla para el tornillo de ajuste para sentarse en demasiado.
Encontré una arandela que es un buen ajuste en el tornillo 6-32. Puse allí para que la almohadilla no Desenroscar el tornillo mientras está en uso. La almohadilla necesita un espesor a él, para dar cabida a las distintas operaciones de mecanizado que tiene que. Así que el cojín se hace fuera de stock espesor de media pulgada. Era cuadrado, entonces que recorta todos los rincones, para darle una forma final octogonal. Para la manija Tornillo colocar otra tuerca en el tornillo de ajuste y perforar a través de él y el tornillo. Entonces encontré un clavo adecuado y puso en el agujero. Había martillado un extremo de la uña para que la manija de la barra de tommy no caería en el tornillo.
El tornillo de ajuste sí mismo es un pedazo de varilla de rosca UNC 13 1/2 x. Todo esto funciona bien.
