Paso 2: Construir el circuito
Tiene un conector para los 3 cables. Ahora puede acceso directo los pines 1 y 2 y tener un descanso antes de iniciar el paso de la electrónica, al utilizar la laptop como antes.

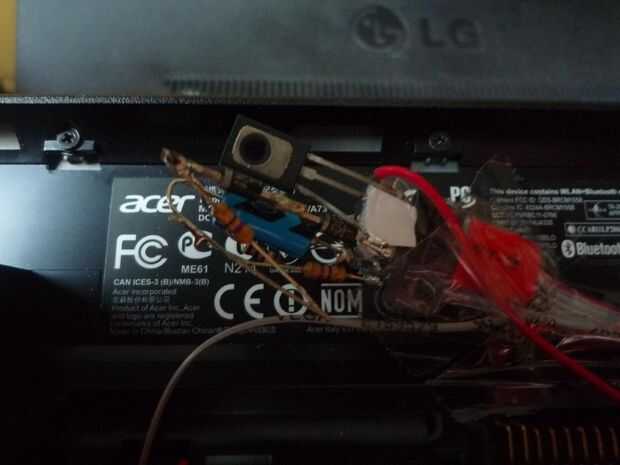

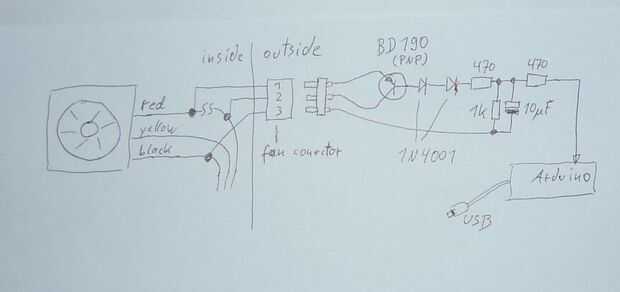

Fije una electrónica tal como se muestra en la imagen. La idea detrás de este diseño es prohibir cualquier daño del ordenador portátil. Por lo tanto, si ese circuito no está conectado a arduino (o si el cable para el arduino ripps apagado) el ventilador funciona casi como si no había cambio a él en todo. Para lograr esto, necesitamos un acceso seguro a la tierra (no a través de USB o algo así). Por esta razón tuvimos que conducir demasiado la tierra línea o el exterior.
El grado, por que el ventilador está vuelta hacia abajo, puede controlarse mediante una señal PWM. La razón de la capacidad de 10 uF es para suavizar el PWM. Los diodos son para cambiar el punto de trabajo del transistor. (Realmente un FET debería ser más adecuado para ese circuito, pero yo no he hecho así, sin embargo).
