Paso 3: Diseño de cardán y fabricación
Aquí las partes importantes son el balance y libre de fricción. El cardán de giro debe apuntar hacia abajo cuando está en reposo, y el stick de dirección debe asegurarse de las cosas son a nivel.

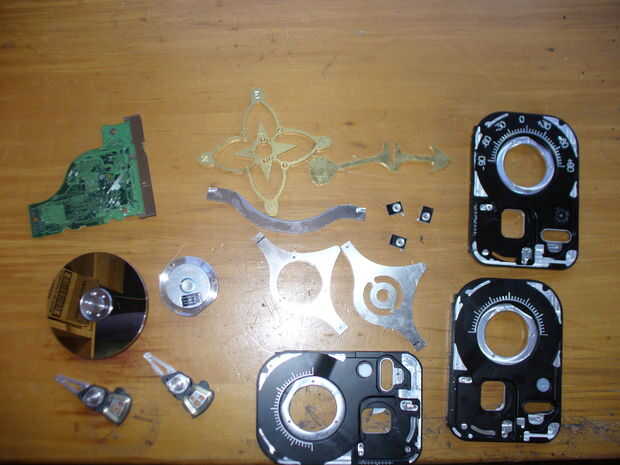

Las piezas que utilizamos de salvamento de la unidad de disco duro:
Los dos Lea rodamientos se utilizará para el cardán de giro para girar en la cabeza.
Se utilizará un motor de plato para hacer girar los discos actualizados.
Un motor de plato se utilizará como el rodamiento de dirección.
El caso de la unidad de disco duro apoyará el rodamiento de dirección.

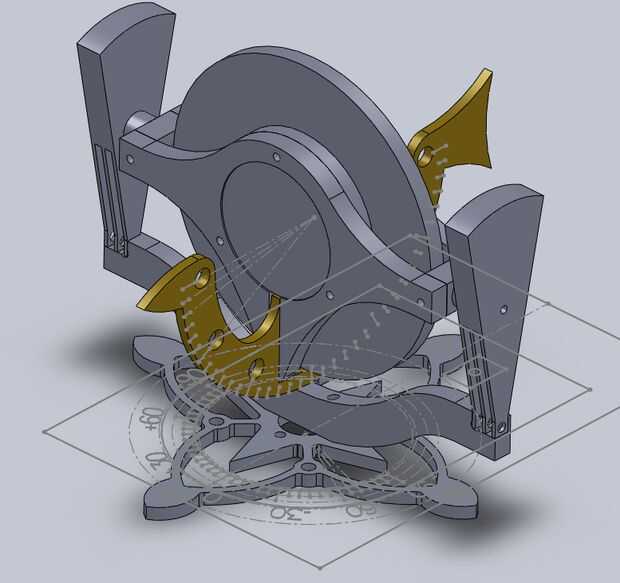

Con las anteriores limitaciones, hay solamente algunas piezas de diseño. Obtener un equilibrado y cardán robusto gyro y cardán de partida y a girar; obtener algunos indicadores de partida lujo allí, y va girando en la dirección correcta!

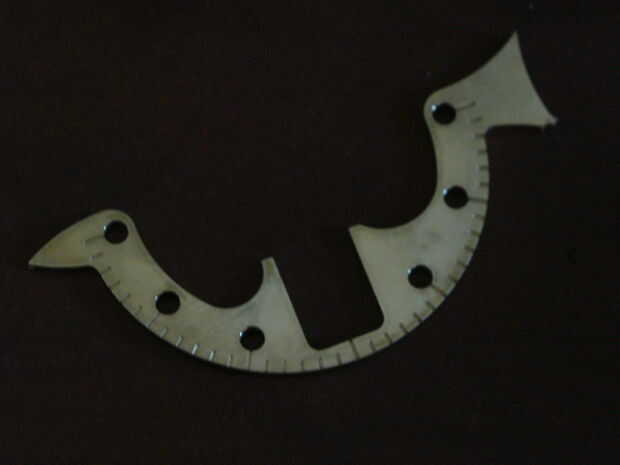

Mis cosas fue optimizado para un molino CNC, que placa de aluminio de 6mm y placa de latón de 3mm, con formas intrincadas todo. Se realizó la perforación y para chapa con herramientas de mano. La totalidad del lote se puede hacer con herramientas de mano y obtener la precisión requerida a través de ajuste. He utilizado el ajuste en mi de todos modos.
También decidió rescatar el hilo que la cabeza de lectura fue atornillada en el caso de la unidad de disco duro. Lo hice porque era un tamaño de bicho raro y no tengo la llave para él. Los dos bloques muy pequeños terminaron trabajando muy bien en el diseño y proporcionaron los medios para asegurar las placas de dos giro cardan a los cojinetes de cabeza leerlas.
