Paso 2: montaje

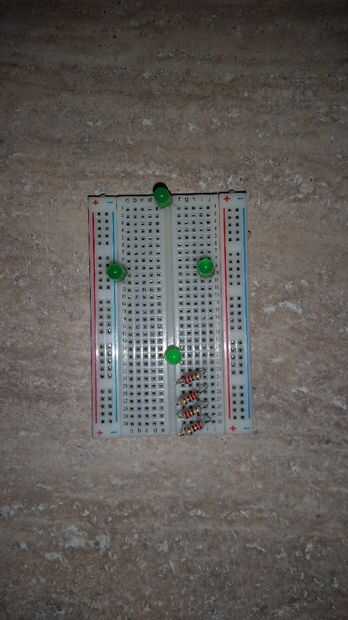

1) comience por colocar los 4 leds en el tablero en forma de "+". Los pernos largos de los leds son positivos. Yo he colocado los pernos positivos para los leds de arriba y abajo a la derecha y para los leds izquierdos y derecho abajo (ver la primera foto.

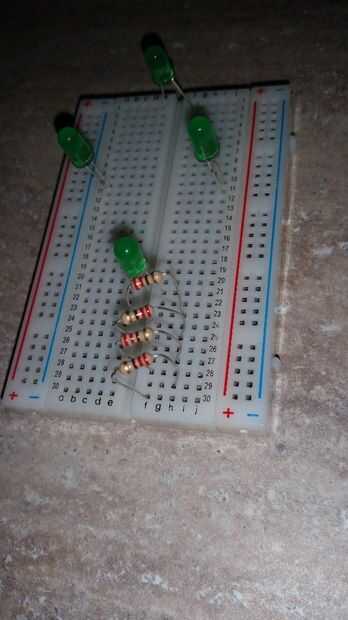

2) Inserte los cuatro resistores en la protoboard.

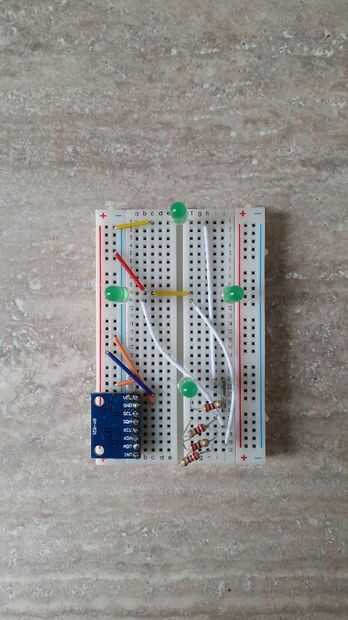

3) Coloque el MPU6050 como en la imagen

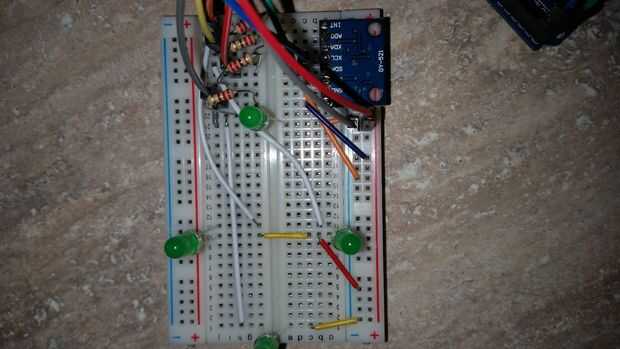

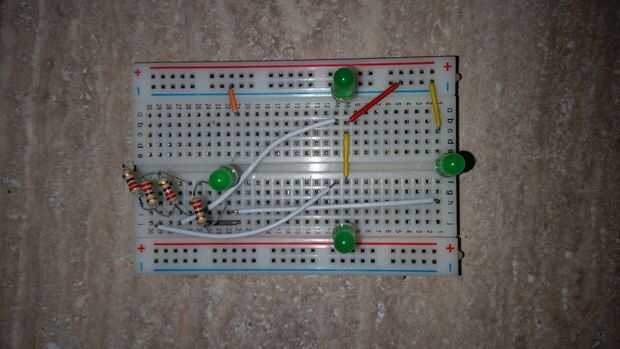

4) Inserte los cables. Los pines de tierra LED irá directamente a la tierra. Los pernos positivos pasarán a través de una resistencia en los pines de arduino: 3 a través de una resistencia para el led frontal del perno, perno 5 a través de una resistencia en la parte inferior led y pin similar con pin 6 derecha led, 9 led izquierda
El MPU6050 debe estar conectado a tierra y 5V +, después de que conecte SDA a A4 (4 analógicos), SCL a A5

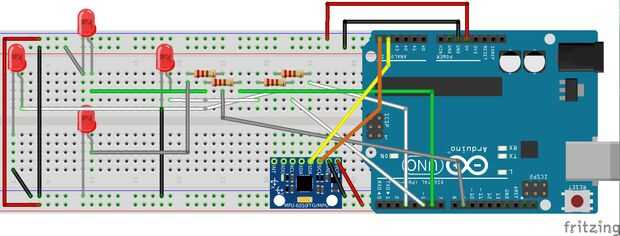

También he unido un fritzig esquemático, si usted quiere asegurarse de que las conexiones sean correctas.
