GIVI moto tronco LED Mod (7 / 12 paso)

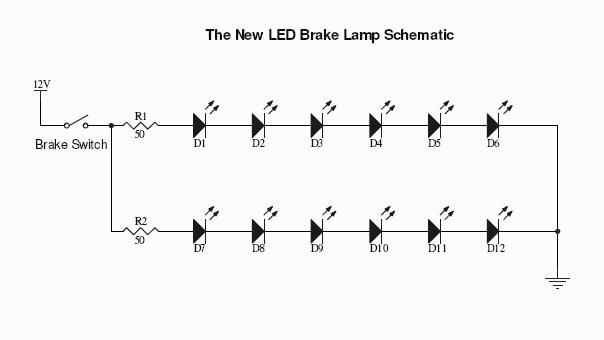

Paso 7: El LED del circuito esquemático

Aquí está el nuevo circuito. Modificaremos el viejo circuito para implementar este circuito.

Los LEDs que tienen una caída hacia adelante de 1.8V, así que 6 de ellos es 10.8V dejando 1.2V en la resistencia. Una resistencia de carga de 50 ohmios como resultado 24 mA (= 1.2 / 50) de corriente directa en los LEDs. Para un mayor brillo, utilice un valor menor de resistencia, pero tenga cuidado de no exceder los LED delantero actual.
