Paso 4: Potenciometros/potenciómetros

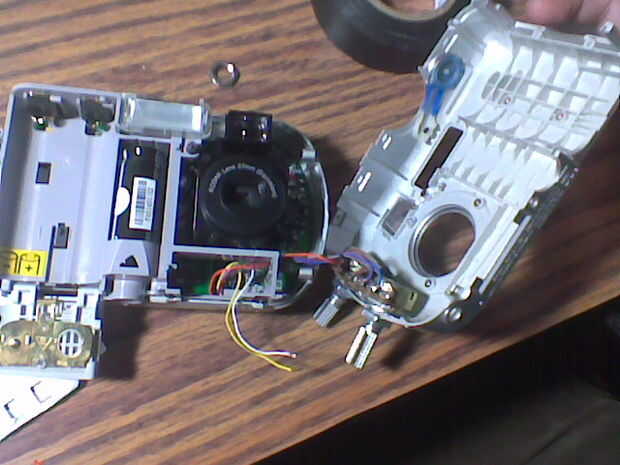

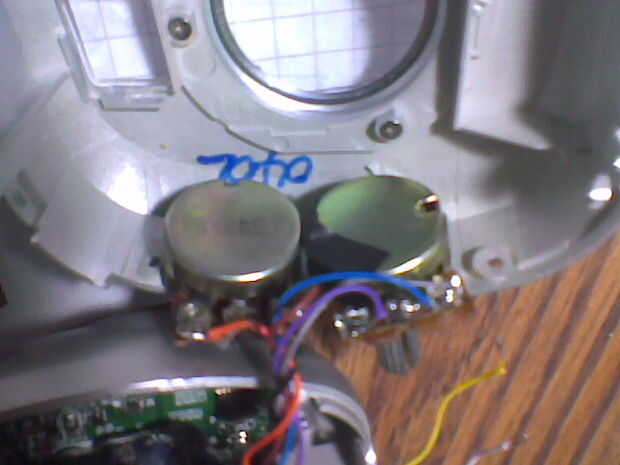

En la fotografía n º 2, las "patas" de los potenciómetros las corté el máximo posible, ya éstas topan en la PCB o placa impresa de los circuitos, pero diez cuidado de no soltarlas. Solamente hay minimizar el espacio.

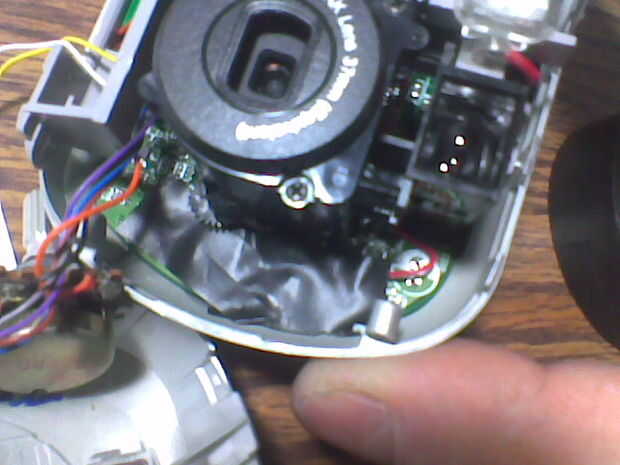

Solda los cables a las uniones que no desees según el efecto y aísla la placa con cinta para que topen el PCB.
Si tu cámara al encenderla se congela con la pantalla en blanco o producir un apagado repentino, quiere decir una de las patas o cable de los potenciómetros están topando. Aísla lo más puedas de los potenciómetros.

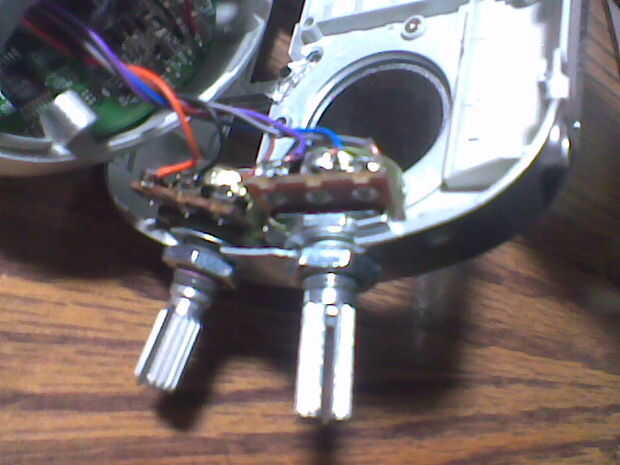

Conectores de los potenciómetros en el lado izquierdo de la cámara, frente a la pantalla LCD. Este es el mejor lugar para ponerlos porque tienen suficiente espacio. En el cuadro no. 2, las "patas" de las perillas corté lo más posible, como chocar el PCB o placa de circuito impreso, pero tenga cuidado de no dejar ir. Sólo tienes que minimizar el espacio. Soldar los cables a los sindicatos como el efecto que desee y hace que la placa con cinta para evitar encontrarse con el PCB. Si tu cámara al girar la pantalla se congela o blanco produce un apagado repentino, significa que están tocando un alfiler o alambre potenciómetros. Aislamientos tanto como sea posibles de los potenciómetros de.
