Paso 1: Construir la matriz de LED UV
Así que en este paso nos enfocaremos en la construcción de la matriz de Led UV que actuará como nuestra pluma de dibujo.

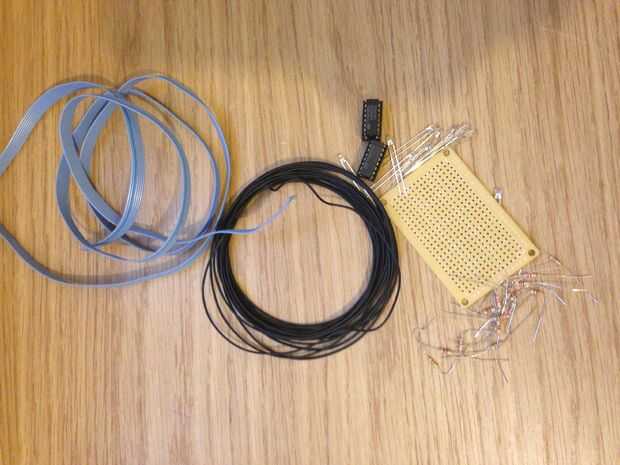

Piezas que necesita para este paso:
1 x 2" por 3" Perfboard
Leds de 12 x 5mm UV
12 x 220 ohm resistencias
2 x 74HC595 Shift registros
2 x soporte IC
1 x algunos cables de conexión
1 x 7 cable Cable de cinta (el largo debe ser un poco más largo que la longitud de la pantalla)
Herramientas que usted necesita:
Manos ayudantes
Soldadura de hierro
De la soldadura
Cortador de alambre
Desaislador alambres
Iniciar colocando todo en el perfboard y pensar sobre cómo vas a soldar todo en su lugar, es un pequeño perfboard, así que todo va a estar bastante ajustado. Puede resultarle más fácil de usar manos ayudando a mantener todo mientras que la soldadura.

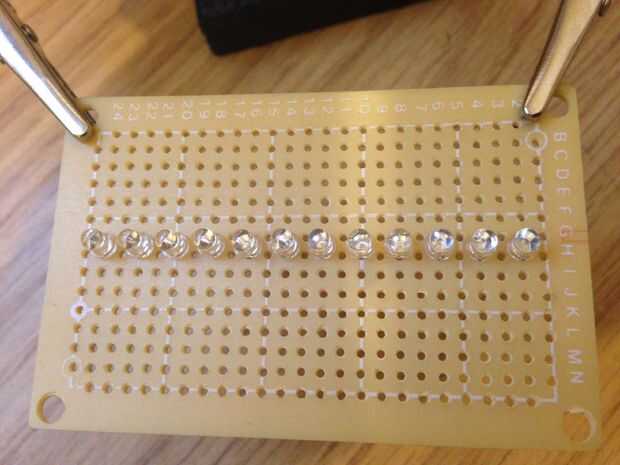

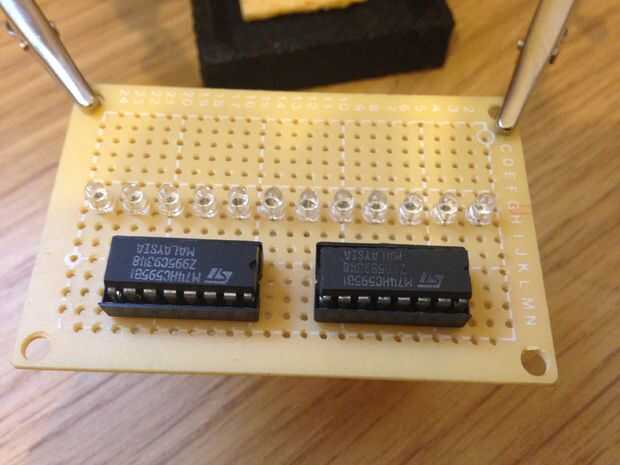

Los leds tienen que colocarse en el centro de la Junta mientras que los otros componentes en ambos lados de estos.

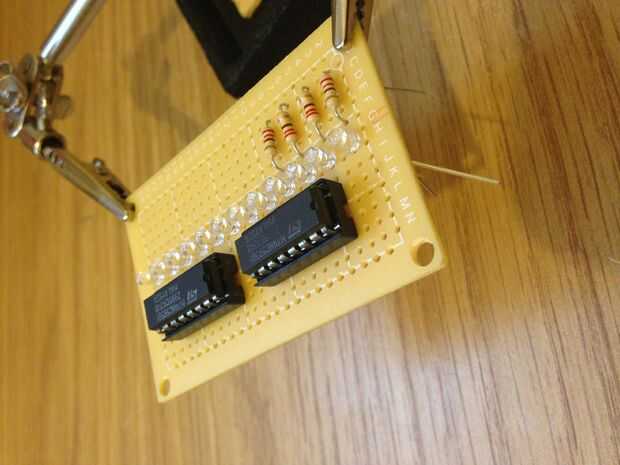

Antes de empezar a soldar todo, sólo tiene que colocar todos los componentes en su lugar para asegurarse de que todo se ajuste bien y convenientemente se conecta cuando sea necesario.
Aquí es el poco importante, los leds sólo dejará una impresión fuerte en la superficie sensible de la UV si están en lo correcto contra lo. En la actualidad, tal y como está, los registros de cambio en sus cuencas sobresalgan, sin embargo queremos que los leds que sobresalga unos milímetros por encima de la IC
Teniendo eso en mente, empecemos de soldadura, recomienda todo lo quitar del perfboard y soldar los componentes en este orden.

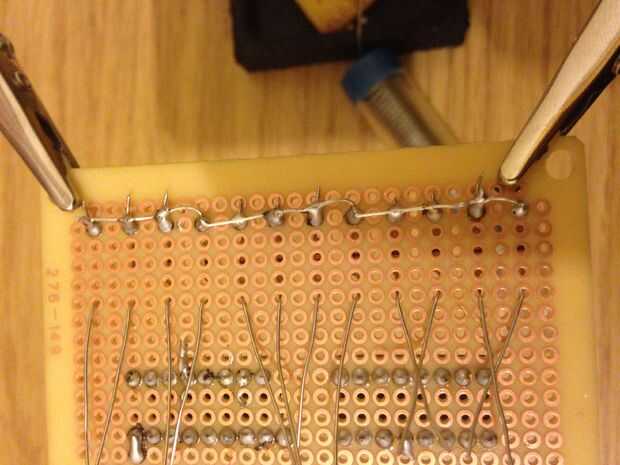

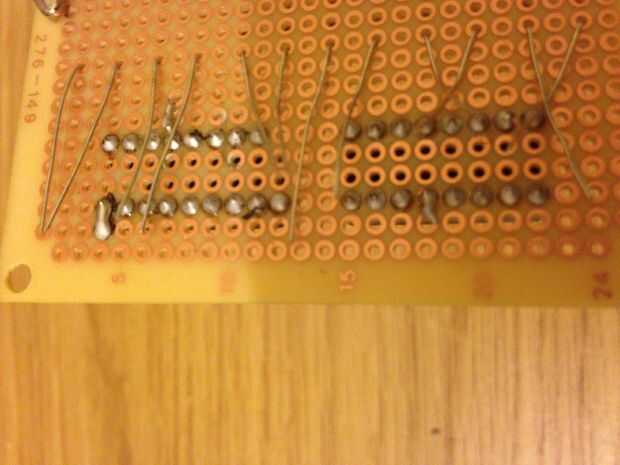

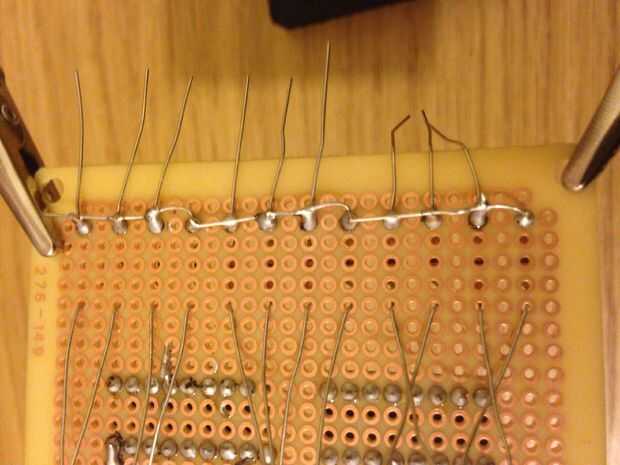

Coloque los zócalos IC en su lugar y les de la soldadura. A continuación colocar las resistencias y soldadura sólo sus conductores comunes. A continuación doblar las puntas de la resistencia y la soldadura para lograr una conexión común entre cada resistor. Recorte el exceso.
A continuación coloque los leds en su lugar, uno por uno, es importante que usted recibe su orientación (ejecución corto-, plomo largo +) y la altura correcta. Debe sobresalir unos 2-3mm de las ICs. Ahora la soldadura de cada negativo de LEDs, (cable corto) a su respectiva resistencia.
Repita esto para cada LED, con cuidado y asegúrese que estén todos los niveles entre sí.

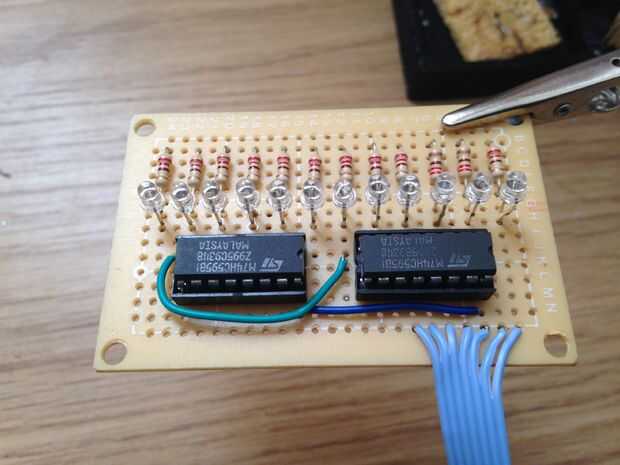

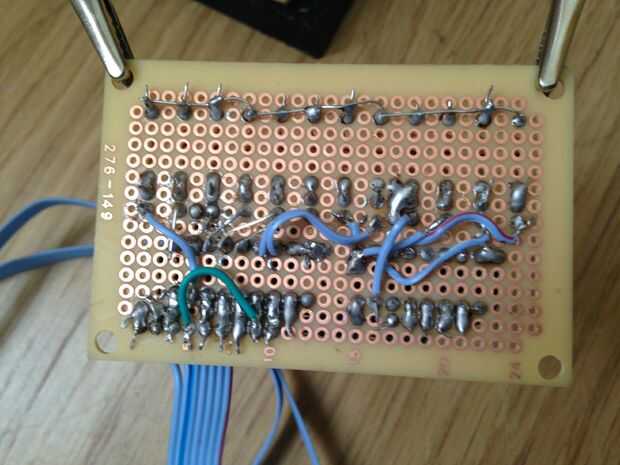

Ahora sigue el esquema y hacer todas las conexiones, porque la Junta es muy pequeña que tienes que idear maneras innovadoras de hacer las conexiones (desordenado). El bloque de terminales en el diagrama es una representación del Cable de cinta.

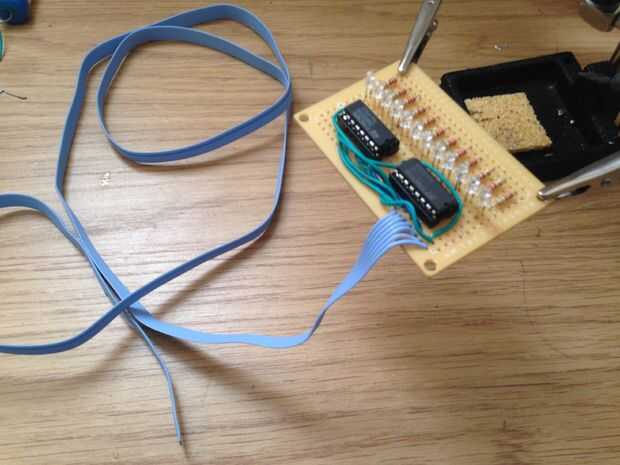

Soldar el cable de cinta en un extremo de la perfboard y conectar todos los cables que se conectarán a la arduino a él.
El orden de las conexiones del cable de cinta no son importantes siempre y cuando usted recuerde (etiquetarlos!) Cuál es cual. Para mí, la orden fue dictada por el que la conexión era la forma más fácil.
Terminé con:
Borrado, tierra, 5v, reloj, datos, habilitar salida, cierre
Suya puede ser diferente.

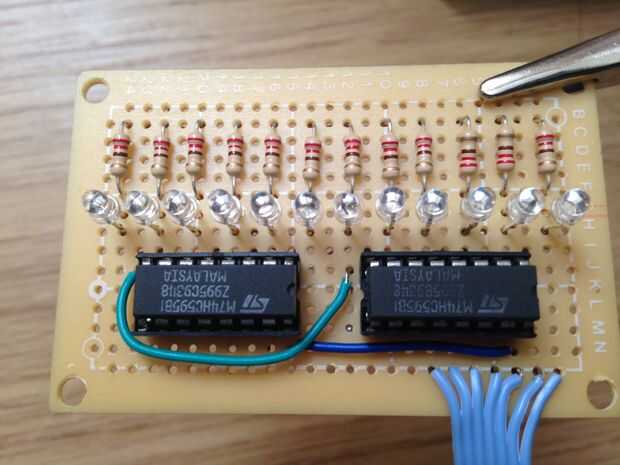

Una vez que todo se suelda, necesita dividir 12 LEDs, en un grupo de 6 LEDs, esto formará 2 líneas de texto. Empuje suavemente los leds aparte hasta que tengan 6 a cada lado con un boquete pequeño en el medio.
Si usted se que confunden sobre cualquier paso, revisa todas las fotos, he adjuntado las cargas de ellos.
Una vez que se hace, Dése una palmadita en la espalda y permite pasar a la prueba.
