Paso 5: A la pared
Se necesita:

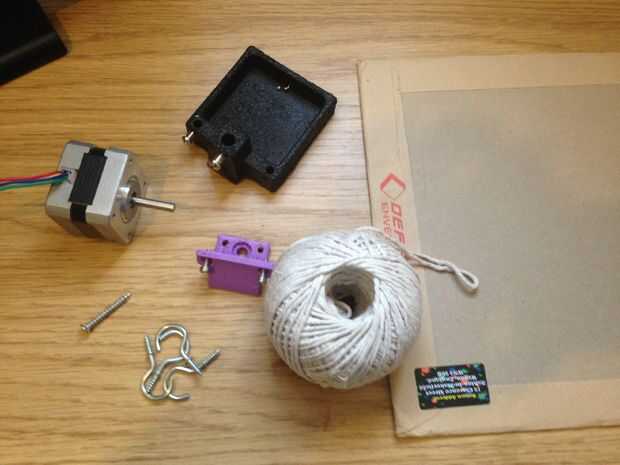

El hardware:
• Un motor paso a paso
• Un 3D impreso o improvisado soporte de pared para el motor paso a paso
• Paquete hilo/cuerda
• ganchos mm redondos 25 de 4 x
• Un tornillo para fijar el montaje del motor en la pared
• 2 x M3 tornillo para fijar el motor en el soporte
• 2-3 hojas de resplandor en el oscuro A4 vinilo Inkjet papel dependiendo del tamaño de su pared.

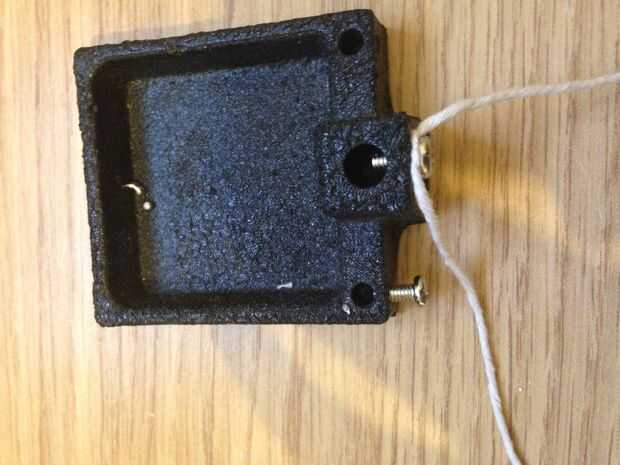

• Un peso. Necesita un objeto pesado adecuado para actuar como contrapeso para nuestro eje lineal. Estoy utilizando el soporte de mis manos ayudantes de soldadura. Haría un peso de 300-500g.
La electrónica:
• Un controlador de motor paso palillo paso a paso.
Nota en el brillo en la superficie oscura:
La parte más importante de este proyecto es el brillo en la superficie oscura, la superficie perfecta es una que brilla mucho y tiene un tiempo de resplandor de unos pocos minutos. Intenté muchas cosas antes de ir con hojas de papel de vinilo A4, me enteré de que tenían el mayor resplandor y brillo decente vida (5-6 minutos). Usted podría tratar de resplandor en la pintura oscura, pero preparación de una superficie con esta pintura es un dolor; no sólo tienes que aplicar varias capas de pintura, el resultado final es un resplandor borroso, que no es conveniente para nuestro tablero de mensajes. Sin embargo si usted consigue alrededor de esto de alguna manera, el resultado final es una vida muy breve resplandor (1-2 minutos) que puede mostrar mensajes bastante rápido! He encontrado mina en Ebay UK.
http://www.eBay.co.uk/ITM/Green-Glow-in-the-Dark-A4-Inkjet-Printer-Photo-Vinyl-Paper-/280867333278?PT=UK_Crafts_Other_Crafts_EH&hash=item4164ff649e
También cuando elegir un color, aprendí que rojo y violeta tienen la menor vida de resplandor y verde tiene la vida más largo del resplandor.
Permite comenzar a construir el soporte de pared:
En primera medida la pared que desea montar la pantalla y dependiendo de cortar longitudes apropiadas de cadena de la parcela. La cadena de la parcela debe ser al menos 2,5 veces la longitud de su pantalla.
A continuación salen unas 3 pulgadas todos los lados de la pared y marcar los vértices de un rectángulo, cuyo ancho es de 3 a 4 pulgadas más grandes que la longitud deseada de la pantalla y la altura es de alrededor de 10-12 pulgadas. Las dimensiones no son lo que estricta.

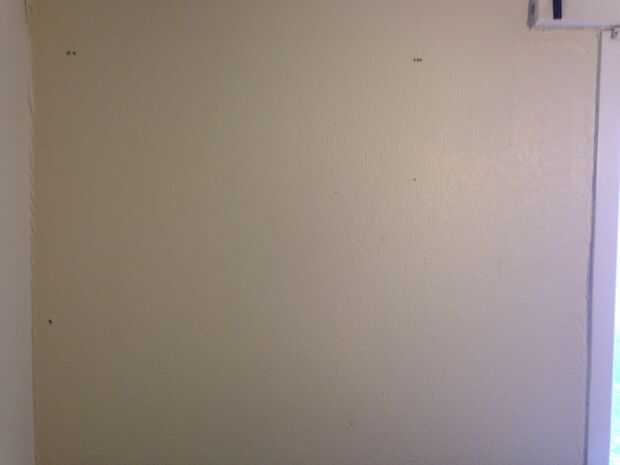

Taladre los agujeros y conducir los ganchos en la pared, en todos sino uno de los vértices; El vértice derecho inferior tendrá nuestro motor.

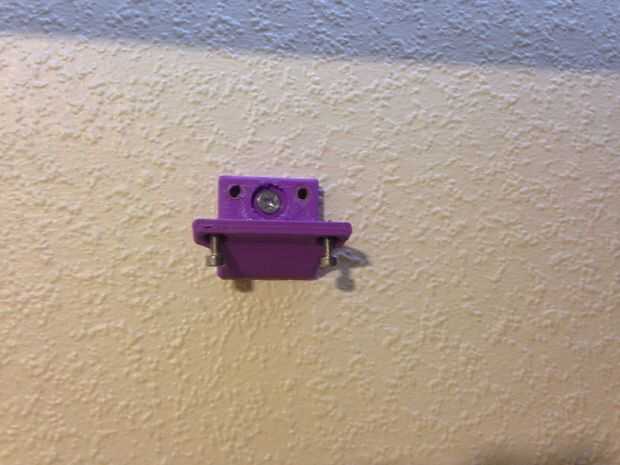

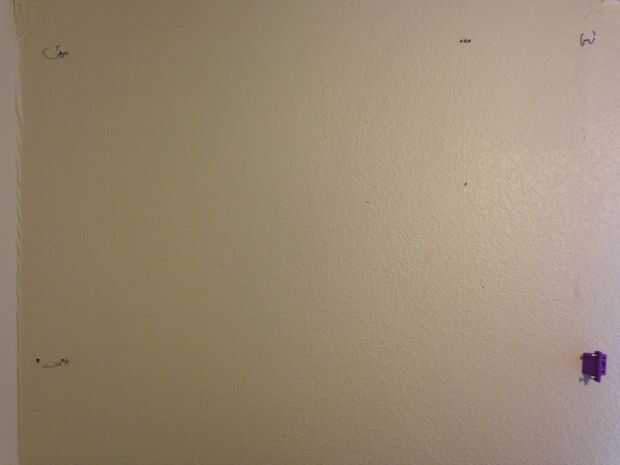

El resultado final debe ser 3 ganchos y un montaje del motor fijada en la pared.

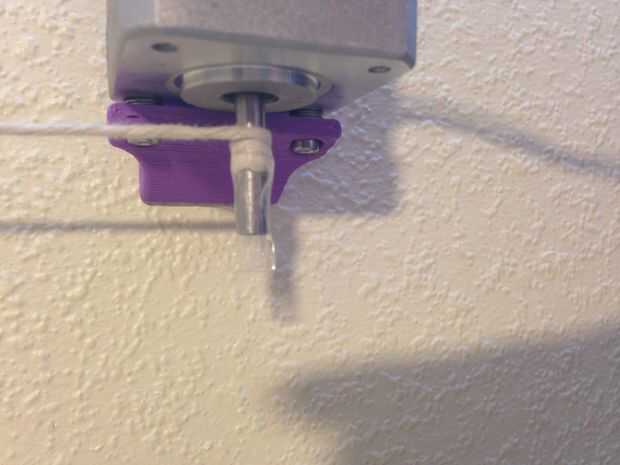

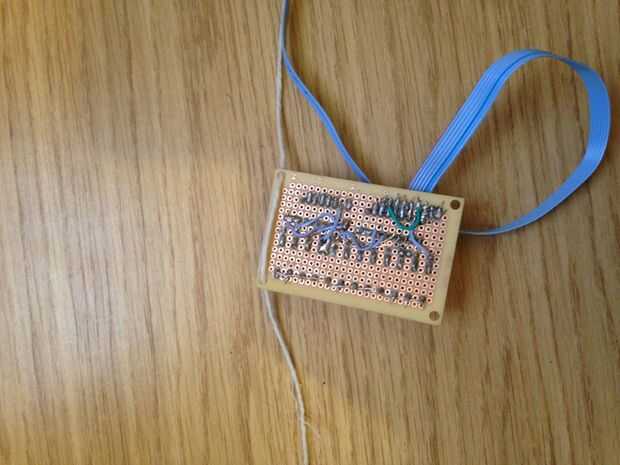

A continuación, tomar un extremo de la cadena de la parcela y enróllelo alrededor el eje del motor un par de veces y cinta adhesiva para que no resbale, guiar el la cadena a través del gancho sobre el motor, luego colócala en los orificios de la perfboard.

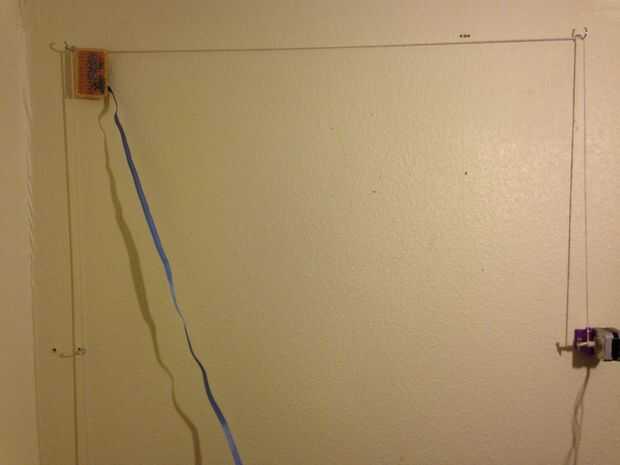

Finalmente guía la cadena a través de los ganchos restantes y colocar el peso en el extremo libre de la cuerda.
Ahora usted quiere hacer un Stop Motor eje final, para que no deslice la cadena sin aliento desde el extremo del eje del motor. Usted puede hacer esto de muchas maneras, graba solo un tornillo de 15mm en el extremo del eje del motor, este sorprendentemente mantiene la cuerda en su lugar
Asegúrese de que la cadena está tensa y tiene sólo 2-3 de la bobina del motor, ahora mover su arsenal del LED a la izquierda extremo del eje con la mano, asegurándose de que la cadena no se mueve.
Ahora, con cinta o pegamento su resplandor en el oscuro papel en la pared, asegurándose de que todos los LEDs están en él. Yo utiliza 2 resplandor en las oscuras hojas, tan grabado les uno tras otro, asegurándose de que queden al ras al lado de uno.
Por último pero no menos importante, conectar todo; Conecte el cable de cinta al arduino y conectarlo a la tarjeta de conductor y luego a arduino. He incluido muchas fotos para la instalación de todo
Ahora estamos finalmente listos para cargar nuestro código y mostrar parte del texto! ¡ YAY!
