GLO: El tablero de mensaje de medianoche y la visualización de RSS (6 / 7 paso)

Paso 6: esquemas

Esta parte enumera todos los esquemas que se deben seguir para esta compilación.

1) UV led Array:

El orden de los pines de bloque de terminales en el esquema que se conectan a la arduino (arriba a abajo):
Serie en, habilitar salida, cierre, reloj, maestro claro, positivo 5V, tierra.

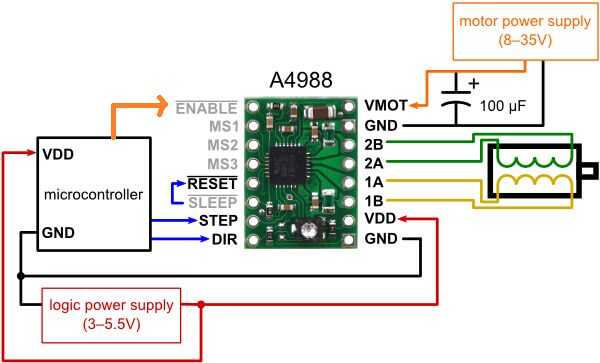

2) Arduino + Motor paso a paso + UV led
Estoy usando el stick de paso y he adjuntado el esquema para.

Todos los pernos pueden conectarse a Arduino en cualquier orden. Asegúrese de que define los pines está usando!
