Paso 6: Soldadura de los cables
Ahora, debe tener un globo completo de persistencia de la visión.
Sin embargo, el anillo colectando es inútil si no lo usamos para conectar eléctricamente la parte giratoria del mundo (los LEDs) a la tarjeta de extensión.

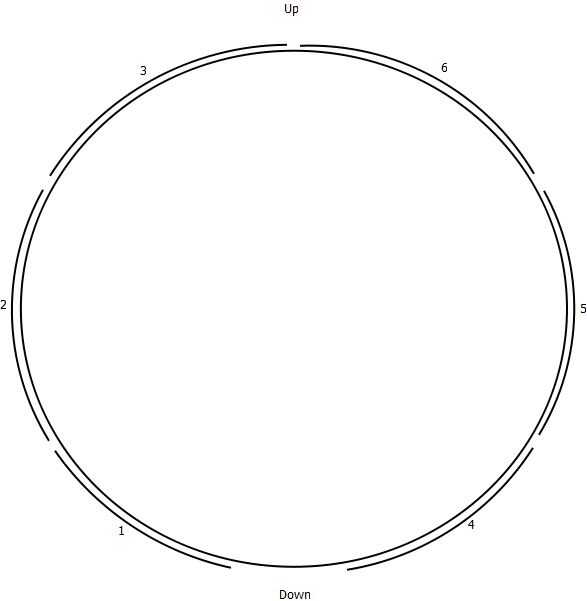

Debe crear un conector para la placa de extensión con los cables de la parte constante del anillo de resbalón. Para conectarlas en el orden que desea el Consejo de extensión. Sin embargo, debe mantener el mismo orden para conectar los cables de la otra parte del anillo de resbalón para el LED» tiras. El LED» tiras deben conectarse a la Junta de extensión en el orden correcto, que se muestra en el esquema anterior.

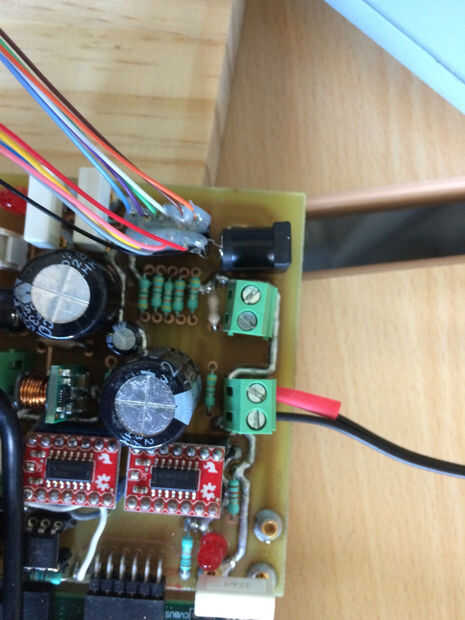

También puede utilizar el mismo orden que utilizamos. Se puede ver en la fotografía y en el pdf.
Debe conectar el pin de datos de cada LED» tira a su correspondiente alambre de aro. El suministro de energía, sólo tener en cuenta que un par de cables de deslizamiento del anillo (GND y 5V) debe conectar dos tiras diferentes.
Para conectar correctamente la barrera de rayos infrarrojos a la Junta de extensión, compruebe en el segundo paso.
Para suministrar energía a la FPGA, usted necesitará tener un conector se adapta y conectar a la tarjeta de extensión después de comprobar el sentido (Asegúrese de no revertir GND y 5V).
