Paso 2: Algunos CAM complicado
Cuando le dije que esto es simple, es porque rompí un montón de globos para hacerla simple.

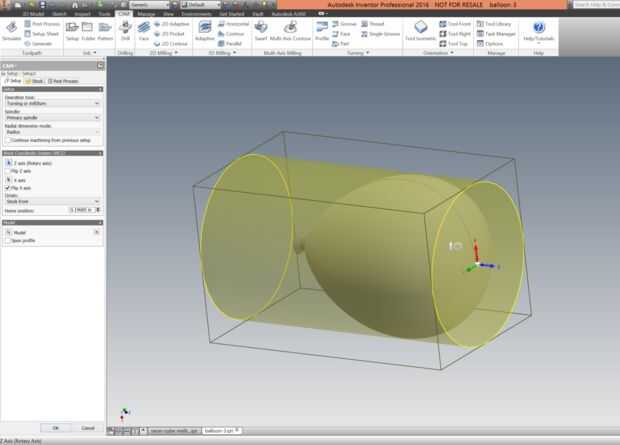

La CAM es realmente un poco difícil, porque si tuviera el grasa extremo del balón pegado frente a la población de plato (es decir, trabajado a máquina el extremo más pequeño primero), las herramientas de Perfil de giro disponibles no eran lo suficientemente delgadas como para crear la forma del globo. Con las herramientas adecuadas, esto no sería difícil, pero tenía que trabajar con lo que tenía y era una herramienta de torneado general acabado 35deg. Herramientas de ranurado no ayuda.

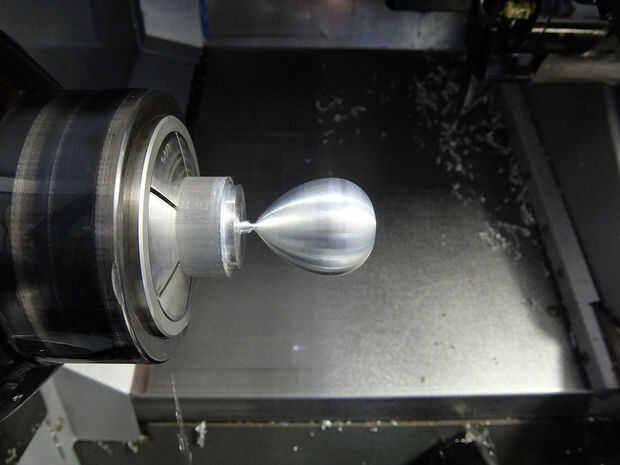

Era capaz de conseguir la herramienta lo suficientemente profunda como si tuviera el extremo más pequeño del balón frente a la acción (ver imagen), pero entonces surgió un nuevo problema. En cierto punto, la pieza de trabajo sería un globo sobre todo acabado colgando sólo de un pequeño (como. 100" diámetro) cuello.

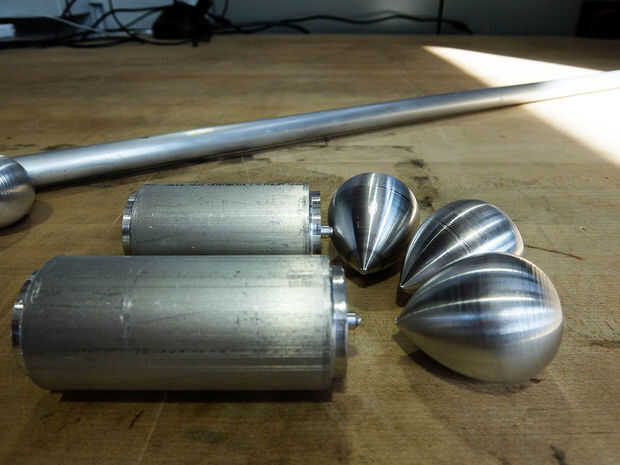

Así que todos estos globos rotos están tratando de encontrar la velocidad correcta, velocidad de avance y las trayectorias de herramienta para conseguir un acabado agradable y no romper el cuello.
Esto parece obvio ahora, pero al final, artificialmente se rompió para arriba la trayectoria de herramienta para que el cuello de la creación es la última operación.
Por último, no parte la pieza con un escoplo, ya casi siempre ha dado lugar a la parte que cae en algún lugar profundo de la máquina. Puedo justo Sierra él apagado.

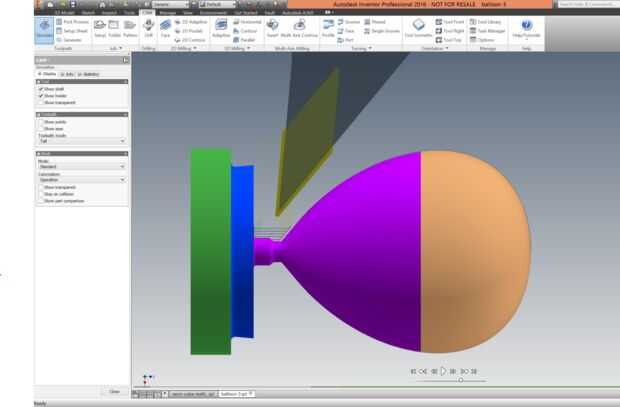

No importa lo que acabo de decir. Asegúrese de que usted CAM esto, simular que las herramientas que va específicamente a utilizar no chocarán con nada. (Incluso si usted está en el muelle 9, es muy probable que las herramientas han cambiado desde que yo he utilizado. Es mantra CNC nunca asuma nada.)
