Paso 3: Programar el PICAXE
En segundo lugar tienes que montar tu PICAXE programación de tablero o lo que elijas utilizar para programar el pic. Consulte http://www.rev-ed.co.uk/ para obtener más información sobre empezando con el PIC.

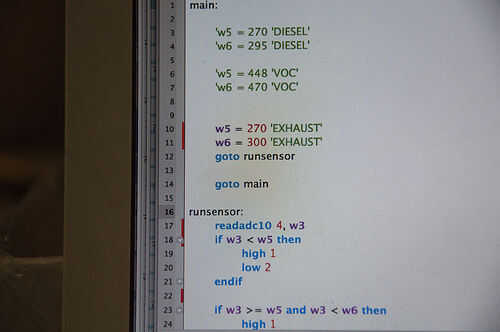

El código es muy simple. Muestras de la salida del sensor, y si es por debajo, dentro o por encima de ciertos umbrales, enciende el LED verde, amarillo o rojo. Cada sensor puede tener umbrales ligeramente diferentes. Estos son los valores que he utilizado, basado en la recogida de datos alrededor de mi ciudad:
principal:
' w5 = 270 DIESEL verde
' w6 = 295 DIESEL rojo
' w5 = 448 VOC verde
' w6 = 470 roja VOC
W5 = 360 escape verde
W6 = 380 roja de escape
Goto runsensor
runsensor:
readadc10 4, w3 'SENSOR de valor'
Si w3 < w5 entonces 'verde'
1 alta
2 bajo
endif
Si w3 > = w5 y w3 < w6 entonces 'amarillo'
1 alta
2 alta
endif
Si w3 > = w6 entonces 'Rojo'
baja 1
2 alta
endif
PAUSE 500
Goto runsensor
Una manera fácil de adivinar cuáles podrían ser los valores de verdes, amarillos y rojos después de que usted ya con cable hasta que el circuito es con un voltímetro. Puedes ver qué tensión del sensor es que en diferentes lugares y se traducen en valores analógicos:
1023 * voltaje del sensor / voltaje de su batería
