Globos de calidad del aire (4 / 10 paso)

Paso 4: Soldar el circuito (sensor de compuestos orgánicos volátiles)

Esta es la parte más delicada del proyecto. Todas las conexiones deben ser muy sólidas o se fractura de los movimientos del balón. Te recomiendo mucho termocontraíbles o cinta eléctrica alrededor de cada articulación.

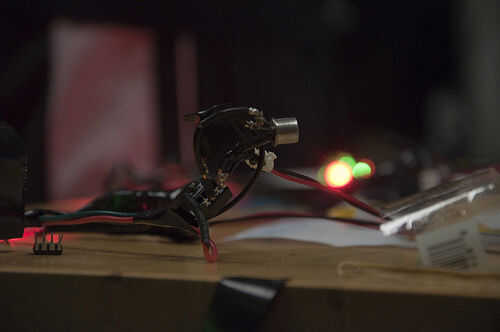

La toma de foto (no el pic para permitir más fácil programación) de la soldadura. Dejar unos 6 pulgadas cables entre el LED y el picaxe. Suelde el picaxe, el sensor y la batería juntos.

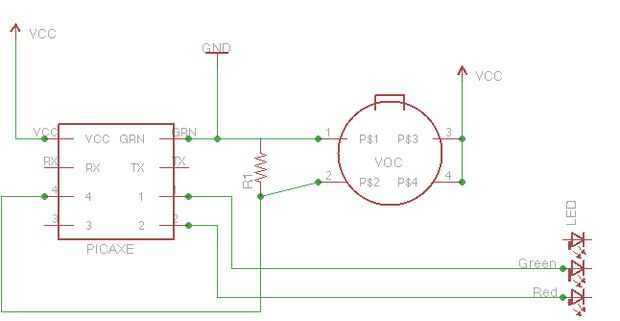

Pines del sensor
1 - tierra (puede ser tierra de la batería o el suelo de picaxe)
2 - picaxe pin 4, con una resistencia de 10K a tierra
3 y 4 - VCC (podría ser el picaxe VCC o la pila VCC)

Pasadores LED
Verde - picaxe 1
Rojo - picaxe 2
