Globos de calidad del aire (5 / 10 paso)

Paso 5: Soldadura del circuito (sensor diesel o escape)

Esta es la parte más delicada del proyecto. Todas las conexiones deben ser muy sólidas o se fractura de los movimientos del balón. Te recomiendo mucho termocontraíbles o cinta eléctrica alrededor de cada articulación.

La toma de foto (no el pic para permitir más fácil programación) de la soldadura. Dejar unos 6 pulgadas cables entre el LED y el picaxe. Suelde el picaxe, el sensor y la batería juntos.

Pines del sensor

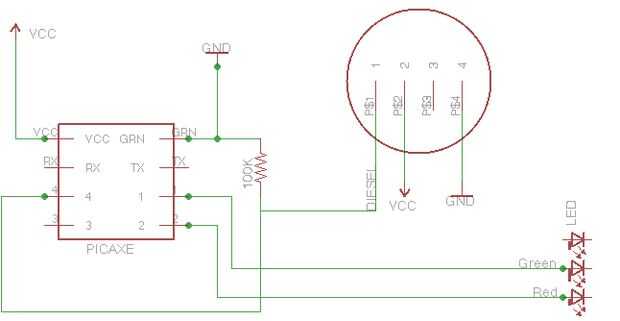

1 - picaxe pin 4 con un resistor de 100Kohm por tierra (para diesel)
O

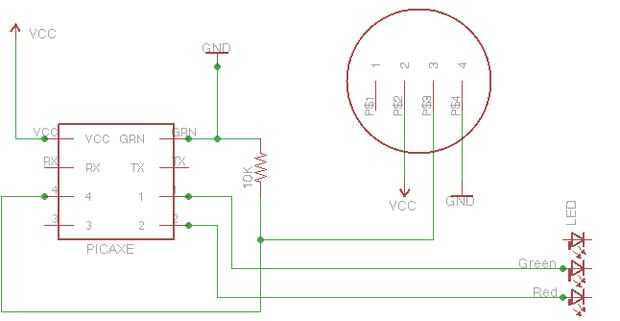

3 - picaxe pin 4 con un resistor de 10Kohm a través de la tierra (de escape)
4 - tierra (puede ser tierra de la batería o el suelo de picaxe)
3 - VCC (podría ser el picaxe VCC o la pila VCC)

Pasadores LED
Verde - picaxe 1
Rojo - picaxe 2
