Paso 1: Piezas + construcción + código
Esta es mi primera vez trabajando con LEDs RGB y también con componentes SMD - son un montón de diversión.!

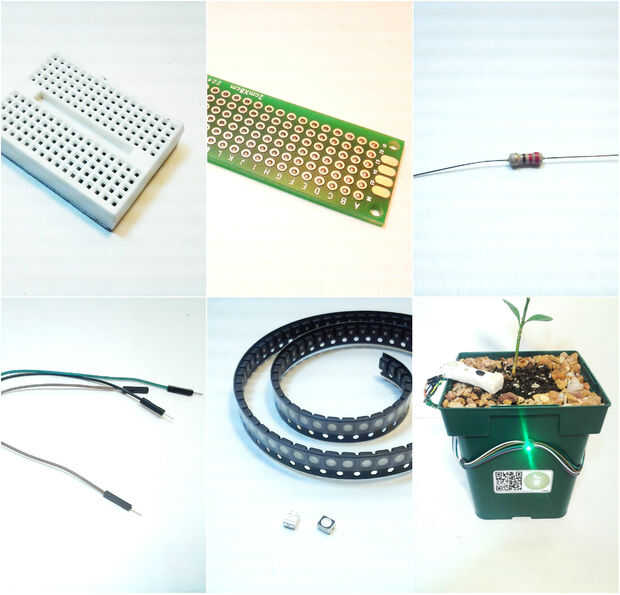

1. RGB LED (cátodo común ánodo vs común - ambos trabajarán)
de la libre opción de la soldadura para RGBs
2. arduino
3. protoboard + protoboard (opcional dependiendo de la opción de LEDs)
4. 1 xresistencia de220 Ohmios
5. hembra a macho cables de puente
.
Soldador (opcional dependiendo de la elección de las partes)
pistola de pegamento caliente (opcional dependiendo de la elección de las partes)
sello conducto (opcional, doble cara cinta u otro material pegajoso para fijar los LEDs a una olla)
.

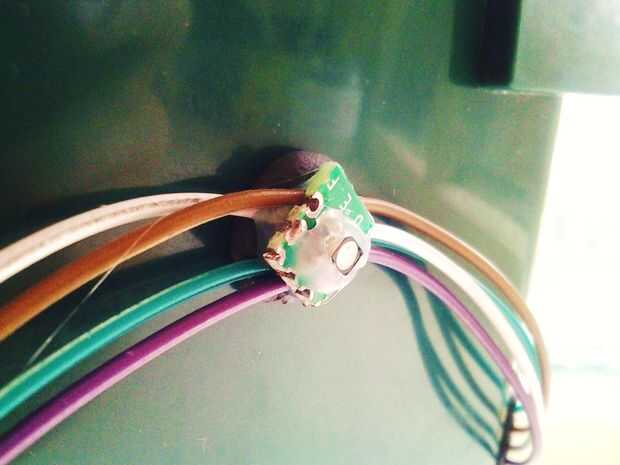

soldadura de leds RGB de 3-4 en paralelo (puede agregar más según el tamaño de tu olla). paralelo es decir todo los cables va juntos, de esta manera mantendrá la misma tensión pero sumará solamente la mA. (20mA cada LED x 3-4 = total 60-80mA).
Corte la faja abajo puente los cables para conectar los LEDs. usted no tiene que hacerlo, puede usar cualquier alambre regular. alambre flexible es mejor sin embargo para esta aplicación.

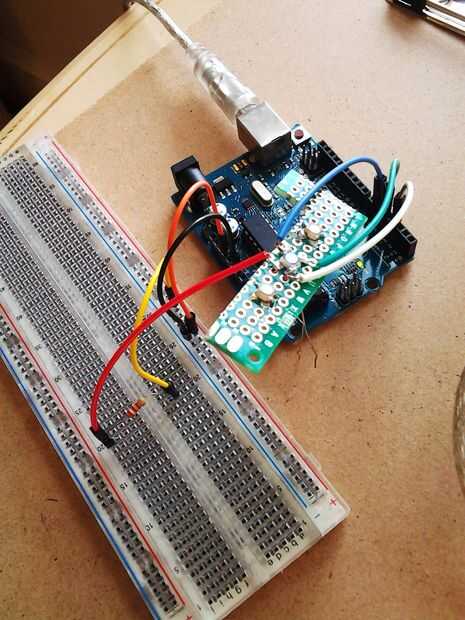

primero puede soldar los LEDs en la protoboard, esto le ayudará con las conexiones futuras.
.
deberás acabar con 4 cables individuales para cada pata del LED. conectar estos que figuran a continuación;
.
Pierna roja va a > 9 Digital con arduino
Azul pierna va a > 10 Digital en arduino
Verde pierna va a > Digital 11 en arduino
(+) positivo pierna va a > 3c3 en arduino con resistencia de 1 x 220 ohm frente a ella.
.
una vez probados y soldar todos los LEDs, ahora puedes sellar todo con pegamento caliente.
.
conectar arduino al ordenador, iniciar el software de arduino y cargar el código
