Paso 3: electrónica

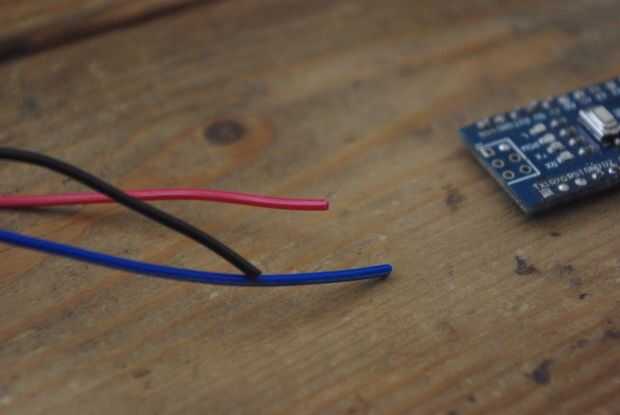

Así que agarra los cables de protoboard mujer tira de un extremo y conectar así:

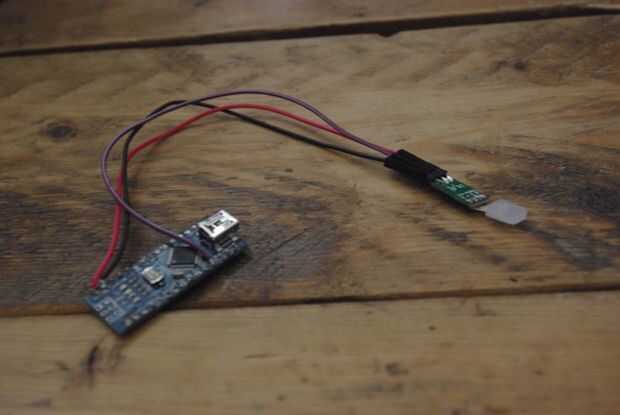

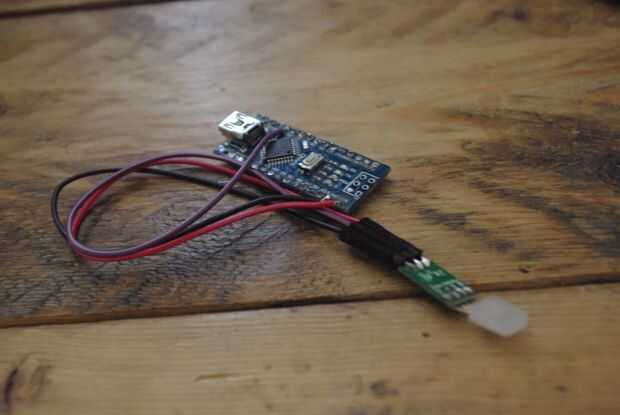

LED -> Arduino:
5V -> VIN
GND -> GND
Causar -> Pin 9
Nota! No soldar los cables al LED, que son cables de protoboard por lo que se puede quitar más adelante si lo desea. Las conexiones deberán estar alineados sin embargo.

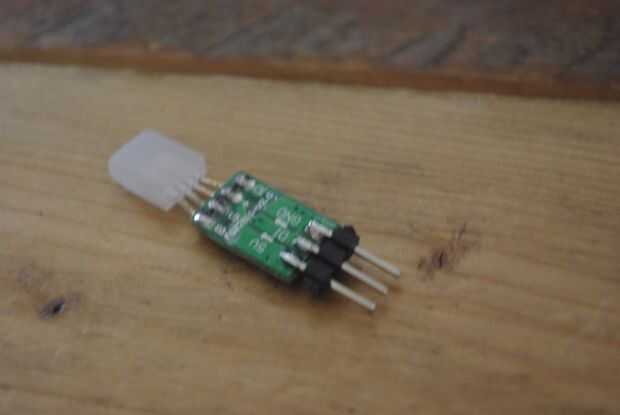

También, asegúrese de que soldar una fila de 3 pines macho de la protoboard para el LED (como se ve en las fotos).

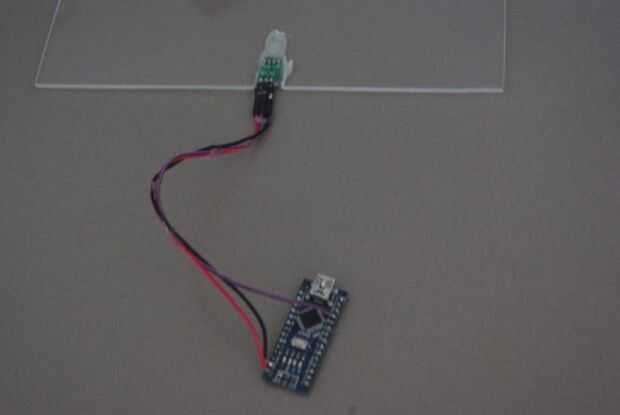

Ahora, usted puede tomar su pistola de pegamento caliente y pegamento caliente el LED al corte en el acrílico. Asegúrese de que la punta frontal del LED es lo más cerca posible al acrílico para que la luz se obtiene repartida uniformemente.
También debe poner un poco de pegamento caliente en los 3 pernos de la placa hembra para que ellos se ligan bien.
(Asegúrese de ponerlos en orden correspondiente a la LED)
