Paso 3: Construcción de la fuente de alimentación

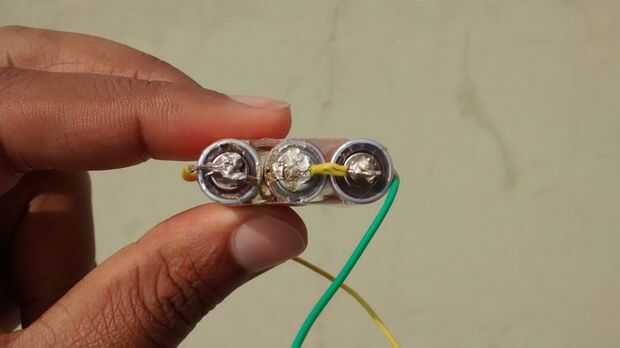

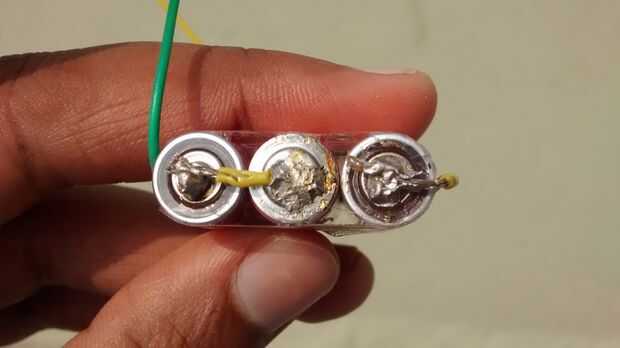

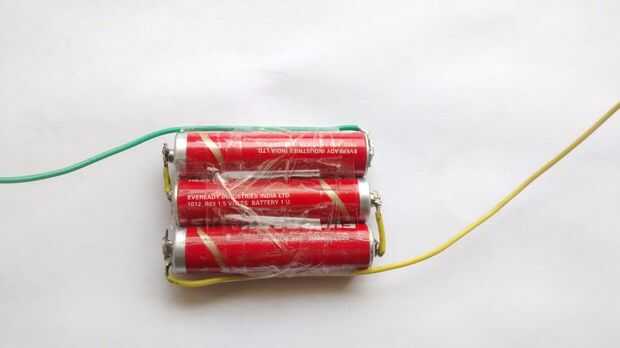

Construir una batería de 3 pilas AAA en serie como se muestra en los esquemas de conexión. La tensión de salida debe ser casi alrededor (1.5 x 3) 4,5 voltios. Si las pilas son nuevas, la tensión puede ser mayor ~ 4.8V. Sin embargo, la tensión es ideal para conectarse a nuestro escudo de Micro RBL WiFi que hemos creado en el paso anterior.
Haciendo conexiones-

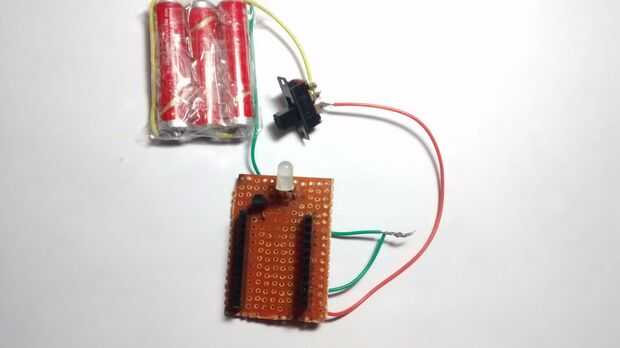

Conecte el cable de Vcc del escudo a + final a través de un interruptor y un toma de tierra al - final. No te preocupes los 3.3v / P de tensión de CC3200. El tablero tiene un regulador de voltaje lineal que camina abajo nuestro 4.5v fuente a 3.3v para ser utilizado por el módulo de CC3200.
