Go Kart eléctrico de Arduino (2 / 6 paso)

Paso 2: Sistema de alimentación

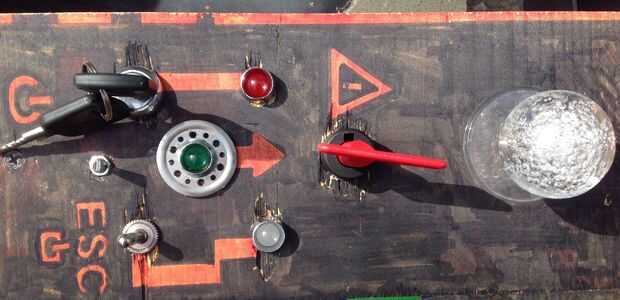

Las baterías de Lipo 3 suministrar un nominal 19-20V. Esto se encamina a través de una Hella kill (interruptor grande rojo en la foto) y un 120A fusionan a la salida y a un circuito de eliminación de baterías (BEC). El poder pasa a través de un fusible de 3A y un selector de llave antes de llegar en el BEC, que cae el 20V a un 12V conveniente para el arduino y el resto de la electrónica. El LED rojo en la imagen significa la energía de 12V y el LED verde es energía de 5V de arduino. El CSE tiene un pequeño interruptor por donde pasa no mucha corriente para encender realmente. El arduino tiene acceso a esto a través de un relé, y es controlado por el interruptor marcado ESC en la foto. El LED 3 (gris en la foto, pero cuando bicolor rojo/verde en) también está controlado por este. El último interruptor en la parte posterior controla los ventiladores.
