Paso 1: Cómo se trabaja este proyecto
Mayoría de los dispositivos PNA en el mercado funciona bajo ambiente de Windows CE. Cuando activa el PNA, dispositivo es arrancar y software de navegación autostart. Hay mucha información en internet como "desbloquear" dispositivos PNA para poder ejecutar otros programas.

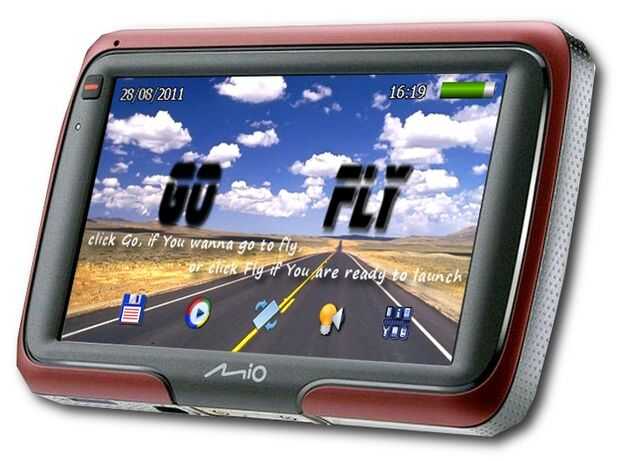

Otros lo importante es que necesitamos una interfaz física para conectar su desbloqueado PNA hacer placa Arduino . Muchos dispositivos PNA ha construido en el interfaz del USB, pero por desgracia no somos capaces de conectar ANP con Arduino sobre el típico puerto de pna USB. Pero algunos dispositivos (como algunos modelos de Mio) también interfaz en serie (lógica TTL de 3.3V) por puerto usb.

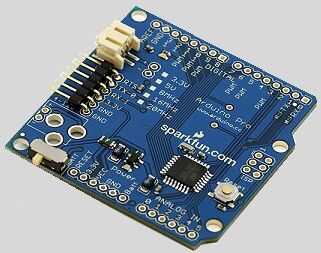

Segundo dispositivo es una placa Arduino (Pro, Pro Mini, Nano) basada en 3.3V lógica con microcontrolador Atmega328, Junta del sensor de presión, altavoz y soporte de batería extra. Placa Arduino está procesando en la presión del aire en tiempo real, temperatura, velocidad de ascenso (m/s) y los empujando valores varias veces por segundo sobre el protocolo dedicado al dispositivo de la PNA ejecuta software LK8000. LK8000 es tomar esos valores y en forma bonita en la pantalla de la Prefectura Naval Argentina durante el vuelo. También muy agradable característica de cada altitud/variómetro es sonar ruidos. Arduino, cuando el piloto es ganar altitud emite pitidos más rápido que te deja saber que estás dentro de aire ascendente. Aire caliente ascendente es lo que llamamos thermalls. Durante el día de buen tiempo puede volar pilotos son capaces de volar horas, por eso es que necesitamos batería extra. Dispositivo PNA promedio es capaz de funcionar sin alimentación externa por 2 horas (sobre 300-400mAh consumo promedio 750-900mAh batería dentro). Proporcionar potencia extra le permiten volar más horas con mayor brillo del lcd.
Si alguien pregunta por qué hacer todo eso si hay muchos dispositivos diferentes para volar, nuevo palmphones, iPhone, dispositivos android, con software dedicado. La respuesta es fácil para mí. Más dedicado vuelo dispositivos precio es alrededor de $ 500-1500, interfaz de usuario es miserable, con pantallas de LCD de escala de grises, con falta de información y menos características. Dispositivos iPhone/Android también cuestan mucho, y software de vuelo utiliza altitud GPS base para medir el cambio de velocidad y altitud. Lamentablemente esto no es suficiente. Latencia GPS es a grande para térmica utilizable en tiempo real.
Por lo tanto, básicamente la idea es encontrar dispositivo PNA aspecto barato, agradable, con buena pantalla, que podemos ver incluso en la luz solar directa, lo unclock puso LK8000 software, construir pequeña altitud/variómetro dispositivo basado en la placa Arduino con salida serial y sonida y conectar todo junto.
También incluso sin navegación PNA conectada a GoFly, este es todavía funcional completo variómetro sonido dispositivo.
