Paso 2: Mazos de cables

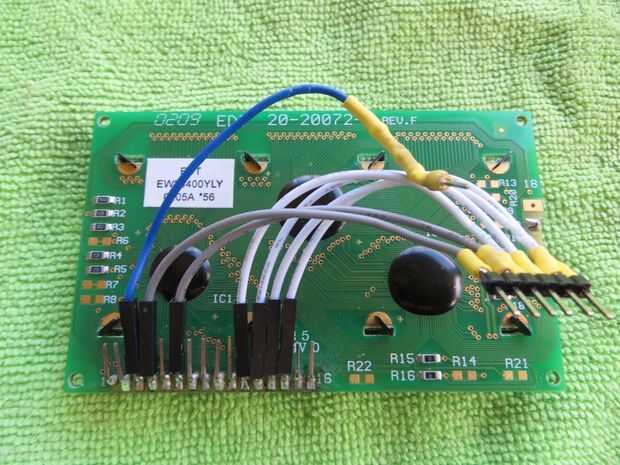

Dependiendo de la caja que utilizas, cabeceras rectas en el GPS, el LCD y el codificador pueden interferir con las tolerancias de holgura. En la mía, no tengo suficiente espacio y ya tenía cabeceras soldadas en (recto, estilo protoboard los), pero no tenía cualquier encabezado de 90 grados por lado, usé sólo los cables de puente mujer a doblarse las cabeceras existentes.

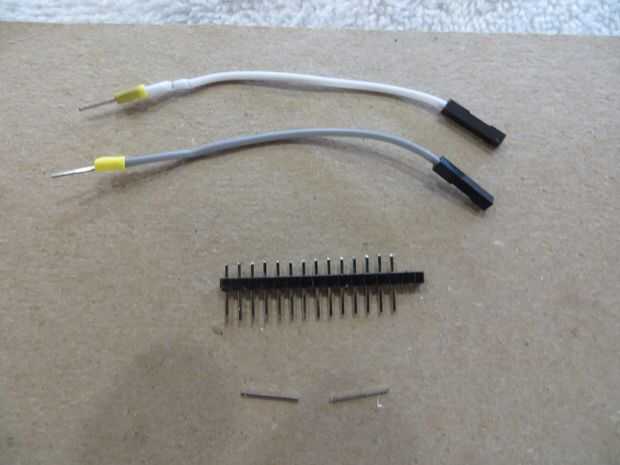

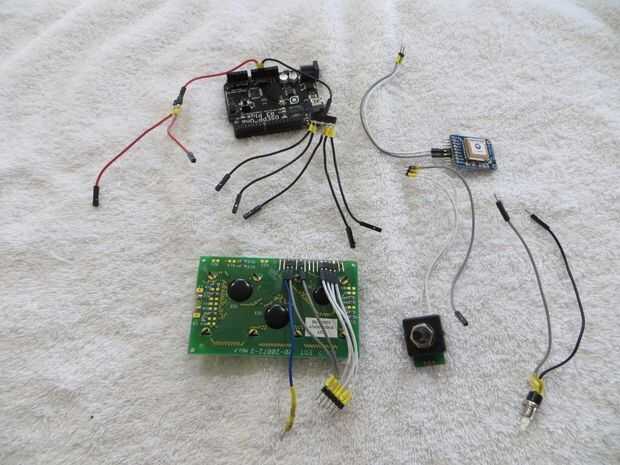

Desde que no tuve ninguna intención de crear un pcb, decidí hacer arneses de doble femenino puentes y clavijas de cabecera. Básicamente, sólo cortar los puentes a la longitud quería, despojado el extremo pelado y soldado en un pin de la cabecera. Usé la tubería para cubrir las juntas expuestas del encogimiento. Entonces reuní los diversos puentes en "arneses" para tratar de mantener la jerarquía de la rata algo ordenado.

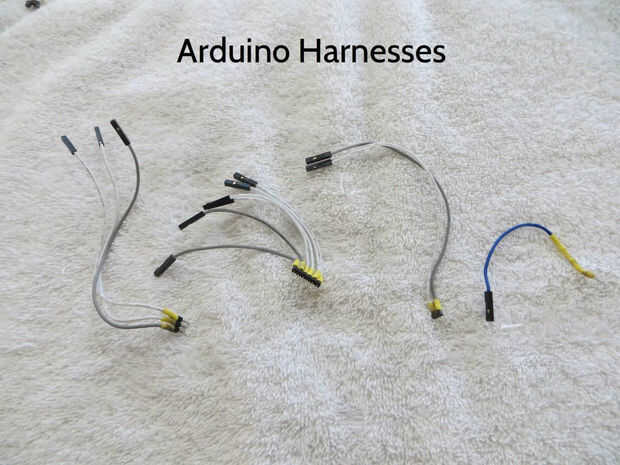

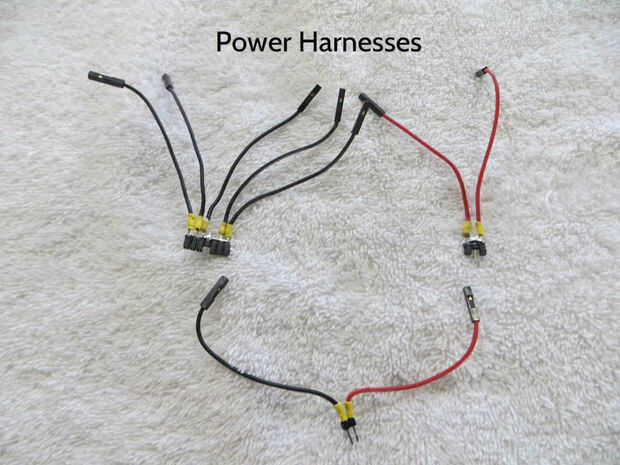

Para realizar los arneses de poder "bus bar", usaba una pieza vacía del plástico de la cabecera para recibir las clavijas que previamente soldada a los saltadores femeninos, pero dejé un perno en el centro que conecta con el conector de energía correspondiente de arduino. Inserta las clavijas de puente en el plástico y entonces envuelto un pedazo corto de alambre desnudo alrededor de los pernos y soldadura puente los pines juntos. Para los arneses de arduino, yo simplemente reutilizar el plástico portador para "juntar" las clavijas.
