Paso 6: Construir el soporte
En este paso montamos el stand.

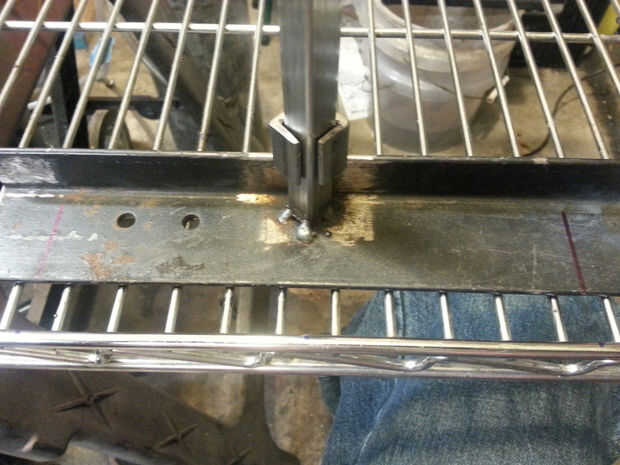

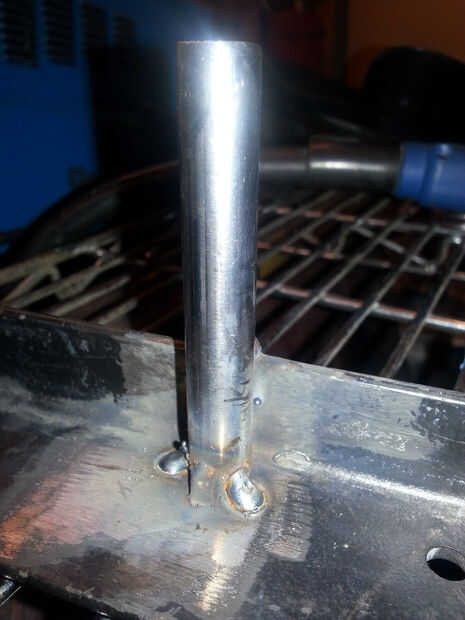

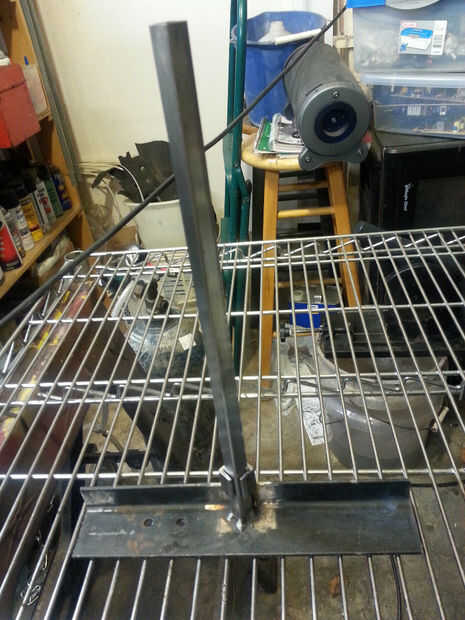

Cortar dos 10" largos trozos de hierro de ángulo de 1" x 2". Marca el punto central de cada uno. Soldadura de tachuela el tubo de 1/2 "x 1/2" acero a una de las piezas y 1/2" tubo el otro redondo. Ambos tubos estará perpendiculares a la cara 2" de hierro ángulo y tocar la cara de 1".
Mueva el conjunto con el tubo de 1/2" para el taladro. Perfore un agujero a través de la cara 2" del hierro de ángulo donde el tubo de 1/2" lo resuelve. Debe ser capaz de empujar el 3/8" acero redondo atado a su cuerpo del taladro a través del tubo de 1/2" sin restricción. .

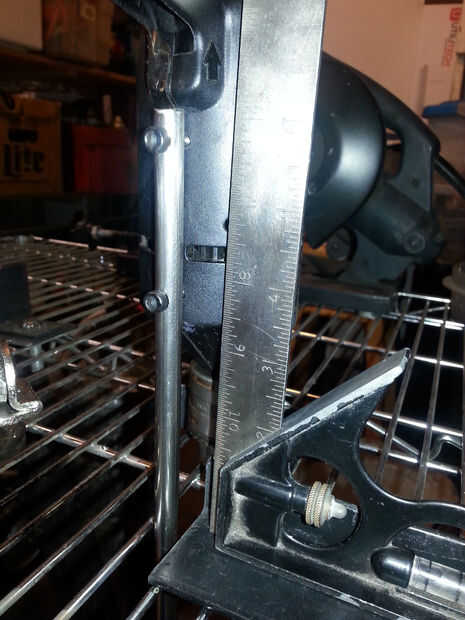

Establecer el dos 1 "x 2" piezas de ángulo en su trabajo que son paralelas y los soportes verticales de la superficie. Necesitamos poner a prueba el cuerpo del taladro. Si los ajustes deben hacerse ahora es el momento para hacerlos. Use una escuadra para asegurarse de que ambos soportes están en un ángulo de 90 grados a la superficie de trabajo.

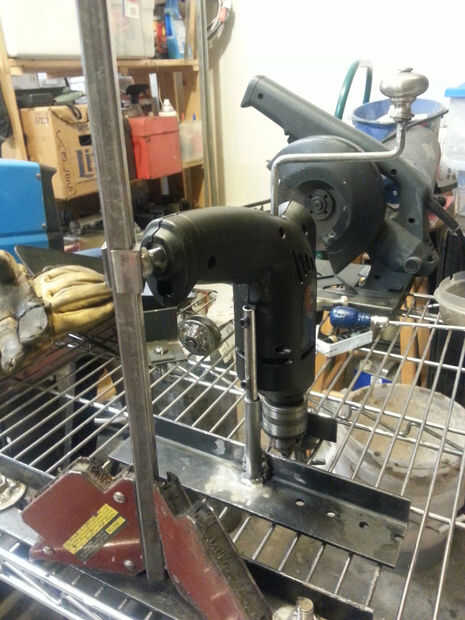

Deslice el estabilizador sobre el eje trasero e inserte la varilla de 3/8" en el soporte frontal. Asegúrese de que son capaces de levantar y bajar el cuerpo del taladro en cuanto a los soportes le permitirá.
Usted debe ser capaz de cambiar el ángulo de su perno estabilizador ligeramente en este momento como que no hemos pegado sin embargo. Experimento con encender el estabilizador u o ajustar el ángulo para encontrar la posición que funciona mejor. Con todo terminado, soy capaz de levantar el cuerpo del taladro y dejar ir y el estabilizador lo sostenga en su lugar. Si levante ligeramente el cuerpo del taladro y presione hacia abajo el estabilizador que liberará, permitiendo que el cuerpo del taladro mover hacia abajo. Esto me permite colocar un grifo en mi pieza y con todo alineado antes de golpear ligeramente. Una vez que estoy aprovechando hay suficiente vibración entre el estabilizador y soporte vertical para evitar a atascamiento.
Cuando esté satisfecho que todo está alineado, quitar el cuerpo del taladro de la base, quite los tornillos y separe las dos mitades del cuerpo del taladro. Extraiga el estabilizador. Aplicar el JB Weld a la tuerca, la arandela y una de las mitades del cuerpo taladro donde estaban la tuerca y la arandela. Tenga cuidado de no conseguir cualquier pegamento en el perno. Vuelva a instalar el estabilizador, vuelva a montar el cuerpo del taladro y volver a la base. Asegúrese de que todo aún se mueve libremente para el adhesivo se seque.

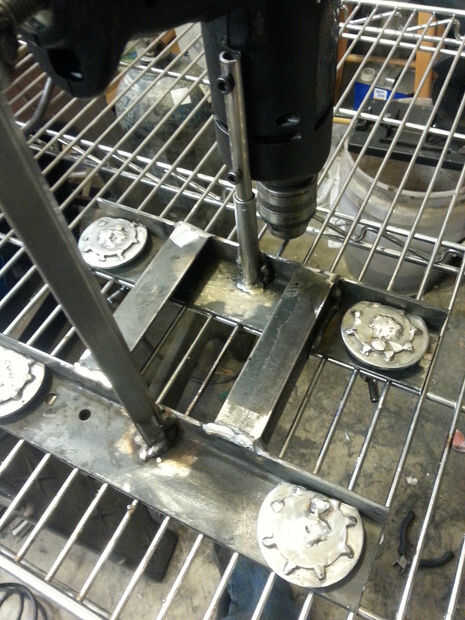

Mida la distancia entre los dos trozos de ángulo de hierro. Cortar dos piezas de 1 "x 1" del hierro de ángulo y tack soldar para el hierro de ángulo de 1 "x 2". Una vez más, asegúrese de que todo esté correctamente alineada. Quitar el cuerpo del taladro de la base y completar todas las soldaduras.

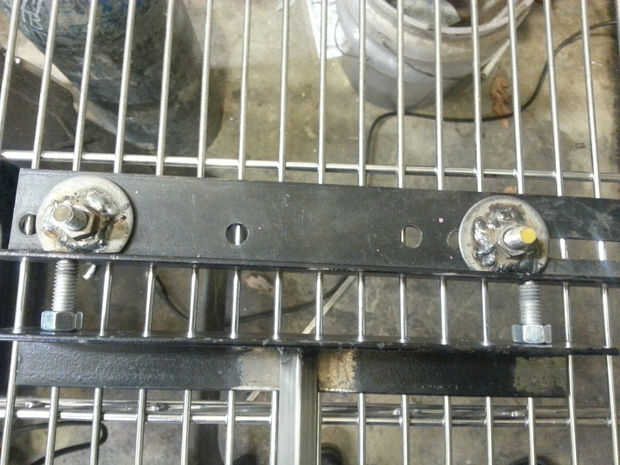

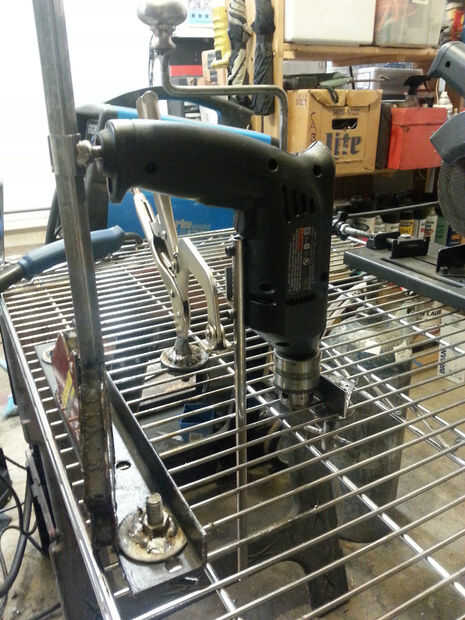

La imagen muestra la máquina de golpear ligeramente con un conjunto de pinzas de soldadura ajustable. Si utilizas este diseño que desee alinear todo como sigue: Alinee la parte frontal y posterior admite entre un par de rieles. Esto permitirá que un golpecito en la tirada del taladro para pasar entre los carriles totalmente bajado. Perfore un orificio de aproximadamente 1" desde el final de ambas piezas de hierro de ángulo de 1" x 2". Una vez más, marcar los agujeros para que la pinza es entre dos carriles.
