Paso 4: Conecte el circuito (solenoide)
![]()
![]()
![]()

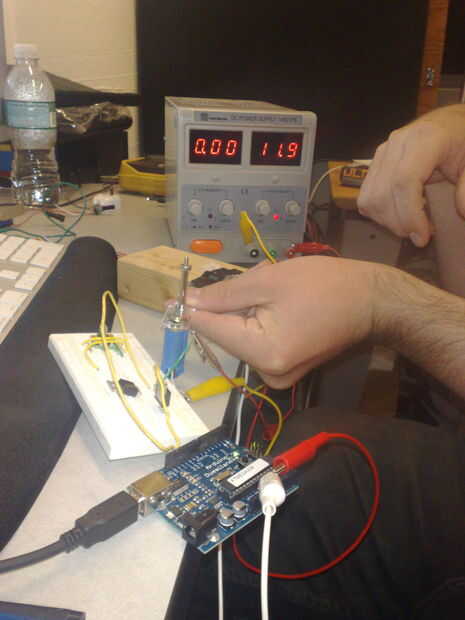

Usted necesitará conseguir un transistor de alta corriente (hemos utilizado un TIP31C) para actuar como un interruptor para el solenoide - si está conectado directamente con el Arduino puede restablecer todo cada vez que activa, ya que dibuja demasiado actual para la Arduino a la fuente. Entonces el Arduino es sólo la base encendiendo y apagando, y el circuito de colector/emisor proviene directamente de los 9V. El solenoide que utilizamos fue diseñado para 12V pero tiene cierta tolerancia para tensión menor a costa de golpear volumen.

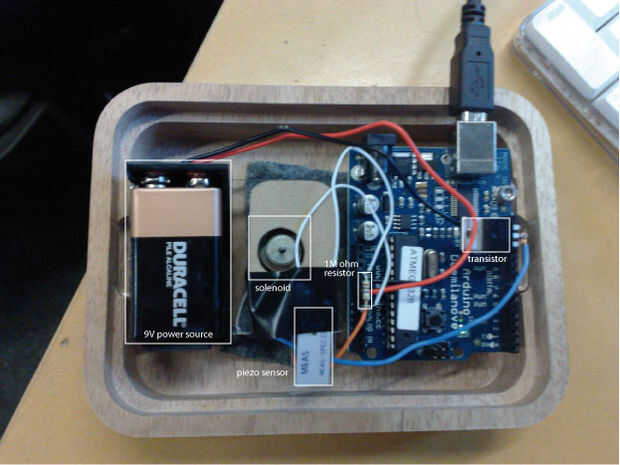

Esquema y tabla resumen adjuntada. Notas:
-Cable de la batería en las terminales Vin y GND del Arduino (justo debajo de la resistencia).
-El pin central del transistor está doblado hacia fuera por lo que no está en el Arduino y sólo está conectado al solenoide a través del cable azul.
