Paso 3: electrónica
Diseño
El Gongbutton utiliza un DAC de 1 bit y un amplificador simple transistor solo el altavoz. Usted puede aprender un poco más acerca de los principios de diseño en Makezine. He encontrado a través de ensayo y error que un resistor k 2.2 trabajó bien con el transistor 2N2222A usé. Usted puede hacer mucho mejor que este diseño como los amplificadores aunque no estoy seguro de cuánto sería de ayuda dada la calidad del altavoz. El filtrado de paso bajo no parece ayudar a la calidad de sonido por lo que excluye el condensador desde el diseño final.
El audio sí mismo es un archivo de onda codificada en PCM incorporado en el binario del firmware.
Preparar el núcleo de la chispa

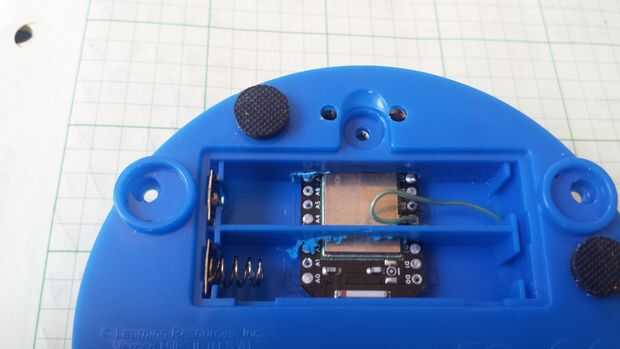

Fuera de la caja, el núcleo de la chispa viene con pasadores de cabecera que son grandes para los prototipos pero no caben en el recinto. Retire al espaciador de plástico negro en la base de cada conjunto de pernos luego cuidadosamente desoldar y quitar cada uno de los 24 pernos de la base. He encontrado esto para ser un proceso lento con un soldador y alicates de punta.
Conectar la electrónica
Retire los puentes (negros componentes con "0" s en ellos) de la placa original de botón. Conecte los componentes como sigue. Asegúrese de que todo encaja cuando el botón esté montado!
- Botón pin 1 (VDD) - tierra de chispa
- Botón pin 2 (cerca de los puentes) - D4 de la chispa
- Resistencia - chispa A7
- Base de transistor - resistencia
- Emisor del transistor - chispa GND
- Colector de transistor - altavoz Pin 1
- Altavoz Pin 2 - Vin de chispa

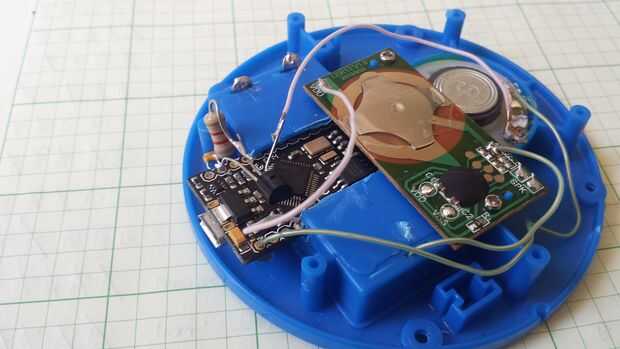

Tenga en cuenta que terminé de depuración para un rato después de tomar la foto de arriba. Los pinouts/piezas en la descripción son correctos aunque no concuerdan bastante con la imagen.
