Google Earth controlado por Accelerometer(MPU-6050) (3 / 5 paso)

Paso 3: Arquitectura del sistema

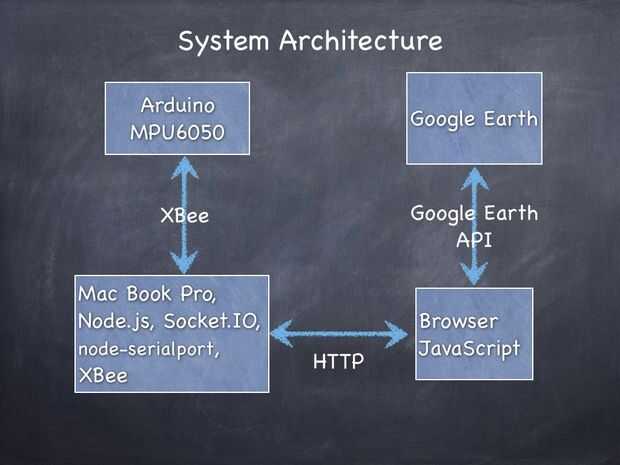

La arquitectura de este proyecto se dibuja encima. El procedimiento para el control de Google Earth con los valores crudos del sensor es como sigue:

  1. Arduino Lee valores crudos del sensor y calcula el ángulo.
  2. Los datos ángulo se transmiten al Mac a través de XBee.
  3. Mac envía los datos al navegador via Socket.IO.
  4. Navegador llama API de Google Earth con los datos de ángulo.

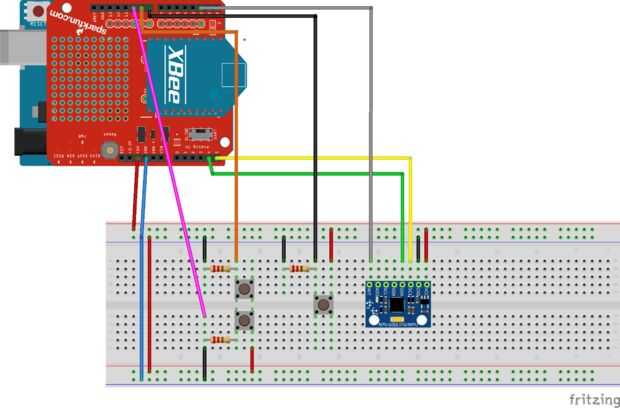

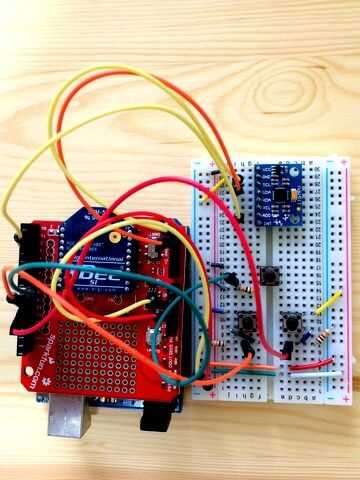

He añadido tres interruptores de tacto para ejecutar operaciones adicionales. Arriba también se muestra el diagrama de conexiones del protoboard.
