Google Glass Locutus láser (3 / 6 paso)

Paso 3: Soldar los cables

Estabilizar la linterna con pinza de bloqueo o ayudando a las manos.

Flujo se aplican a los extremos de los cables (por-agujero LED) o pastillas de LED (versión SMT).

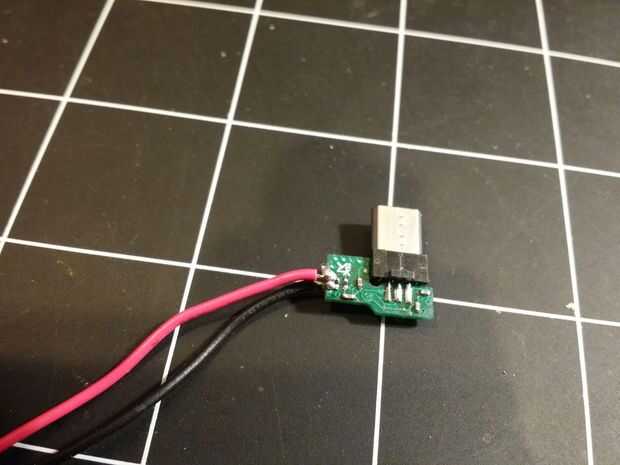

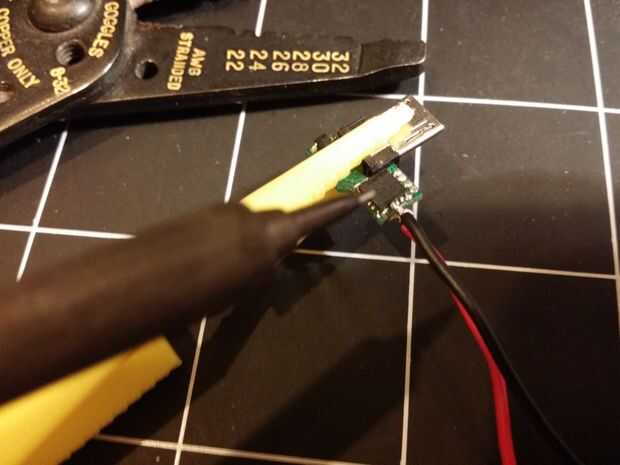

Soldar los cables en su lugar. El cable negativo está conectado directamente al microcontrolador.

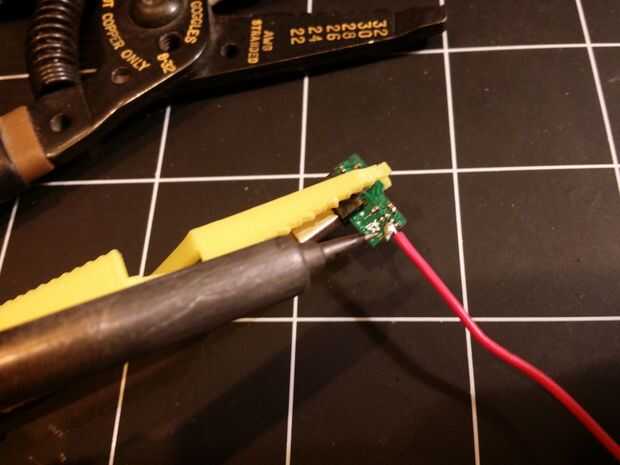

Mientras se suelda el cable positivo, corto la cercana resistencia de serie con una gota de soldadura. El láser ya debe tener una resistencia de 100 Ohm serie, que está muy bien.

Compruebe para cortocircuitos y tirar ligeramente de los cables para comprobar si las articulaciones débiles.
