Paso 10: Montaje
Todos los montajes mencionados aquí fueron de corte láser, usted puede encontrar los archivos de LibreCAD en el repositoriode GitHub.

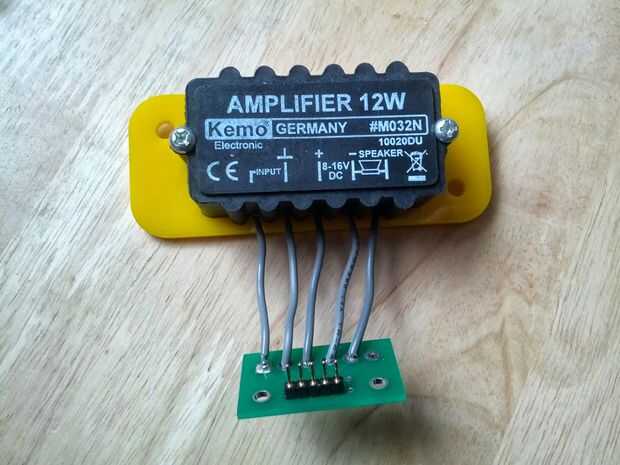

El artículo primero (y más fácil) para montar los módulos del amplificador de dos, estos utilizan un acrílico, placa de montaje para atornillar en los laterales de la caja (que son alrededor de 18mm de grosor para que pueda tener un pequeño tornillo autorroscante entrar en ellos sin problemas) y podrían ser montados en casi cualquier lugar como tuve relativamente larga cinta cables para conectarlos a la tarjeta principal.
En el siguiente fue el soporte de montaje de altavoz (completo con altavoces), esto fue un poco difícil de entrar ya que había muy poco espacio para llegar con un par de alicates para apretar las tuercas en los tornillos que sobresalen de la parte frontal, ya que esta sección será vibrada por el altavoz durante el uso es una buena idea utilizar las tuercas de fijación de nylon o dos tuercas de bloqueo para evitar que vibre suelta con el tiempo.

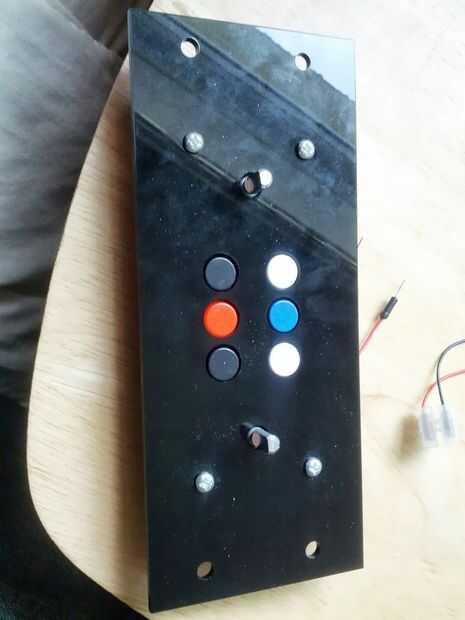

Luego hasta fue la Junta del panel frontal montada sobre un panel de acrílico con el corte correcto salidas para los botones y codificadores, este panel acrílico sería tanto en el interior del recinto, dando por resultado los controles ser ahuecados en la parte frontal de la radio un poco (explicar esto terriblemente, ver la foto), el borde superior del panel acrílico también actúa como un espaciador para el módulo de LCD...
Que a continuación debe montarse, esto está montado directamente en un recorte de apenas el tamaño correcto para el módulo actual (la parte negra, no PCB) el PCB es entonces separados detrás de la madera contrachapada utilizando el botón panel de acrílico en la parte inferior y un pequeño separador de acrílico en la parte superior, el PCB entonces se lleva a cabo con cuatro clips de retención que se atornillan a la madera contrachapada delantera (este es tal vez un poco mala práctica pero funciona).

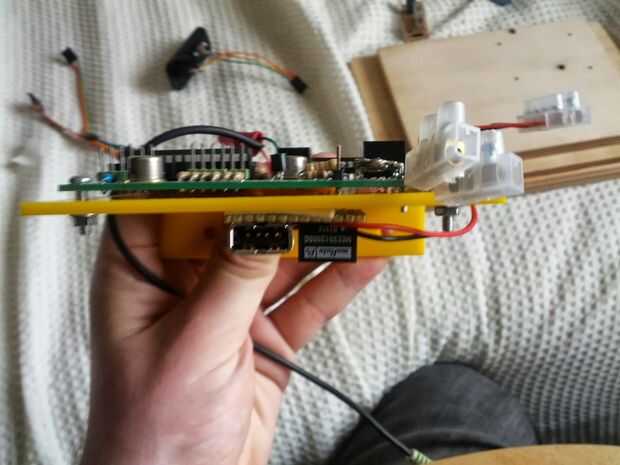

Ahora necesito caber en el PCB principal en algún lugar, para ello que utilicé un soporte acrílico para montarlo en el lado de la caja (originalmente planeado para montar en la base del gabinete, pero varios cables de la cinta no sería llegar allí), ahora era capaz de conectar los cables entre el tablero principal y los componentes delanteros , amplificadores y altavoces.

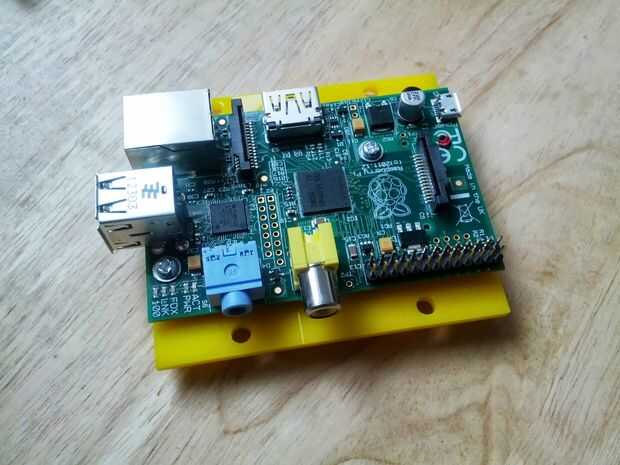

Las siguiente partes comienzan a tener un poco complicado ya que implica tratar de conectar cables a la Pi mientras que sostienen a la sección superior de la caja, luego que montara el Pi en la base de la caja que alineada con el corte en la madera trasera, una vez hecho esto que entonces tuve que conectar el conector de alimentación USB , salida de audio y cable GPIO.
Finalmente, montado la placa de potencia a la base de la caja debajo del soporte de la placa principal (hacer reemplazo de fusibles de un dolor, pero no había ningún otro lugar bueno para ella) y conectado el panel trasero (que se celebra en la trasera de madera contraplacada con Araldite), las secciones superior y base del recinto podrían ahora unirá, asegurándose de no dañar la cabecera USB cuestionable ubicada en el Pi y finalmente en de la placa de potencia para alimentar la tarjeta principal.
