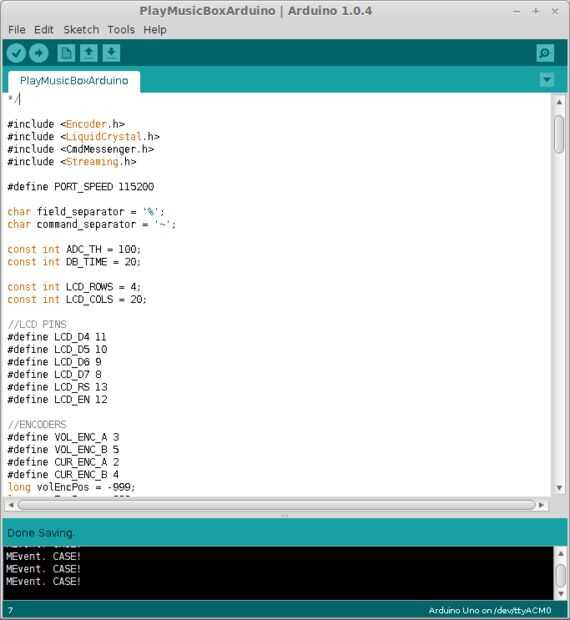

Paso 3: Script de Arduino
- Usa tire de resistencias en la ADC
A partir de en línea 174, verá muchas pruebas que este aspecto: analogRead(PLAY_ADC) < = ADC_TH
Cambiar > = y usted debe ser fino. - Configuración de pines
Seguramente tendrás que cambiar algunas asignaciones de pines, esto se hace desde líneas 26 a 60, todos los pernos están bien etiquetados en el script.
Usted también necesitará algunas bibliotecas Arduino adicionales antes de la secuencia de comandos se compila, es decir, Streaming, CmdMessenger y codificador. Una vez estas están en la carpeta de bibliotecas que debe ser bueno para ir.
Una vez haya realizado todos los cambios, subir el script a la Arduino mediante un Arduino board para cargar o conectar una conexión en serie a la IC en el circuito (sólo usé un tablero Uno, es más fácil).
Aquí puede ser un buen momento para construir hasta el circuito en protoboard y pruébelo para asegurar que todo está funcionando como se esperaba y se Obtén los datos seriales correcto cuando son accionados los dispositivos de entrada y que la pantalla responda correctamente a comandos serie. No es esencial hacerlo aquí, si lo prefiere que puede probar todo el circuito antes de que se mueva a la PCB.
