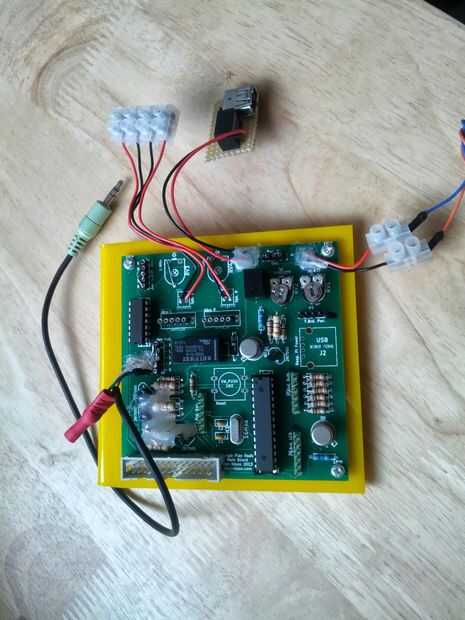

Paso 6: PCB principal
![]()
tuve varios problemas cuando me metía mi PCB producido (quisiera tener uno para el panel frontal también), como resultado el actual esquema en KiCAD se ha modificado para reflejar algunos errores básicos que hice al diseñar el circuito original, por lo tanto mi diseño PCB original ya no se incluye en la carpeta de KiCAD, sin embargo, usted debe poder exportar un netlist nuevo y el diseño su propio PCB si quisiera tener uno hecho.
Lograron usar el PCB que se produjo pero necesita un poco de trabajo para corregir algunos errores que se hicieron, por mí y por KiCAD, pero yo debo haber notado todos ellos cueste lo que cueste (moral de la historia: siempre revise archivos gerber antes de presentarlos).
Por lo tanto no entraré en demasiados detalles sobre esto, ya que mi consejo sin duda será diferente a la tuya.
