Paso 5: Conectarse

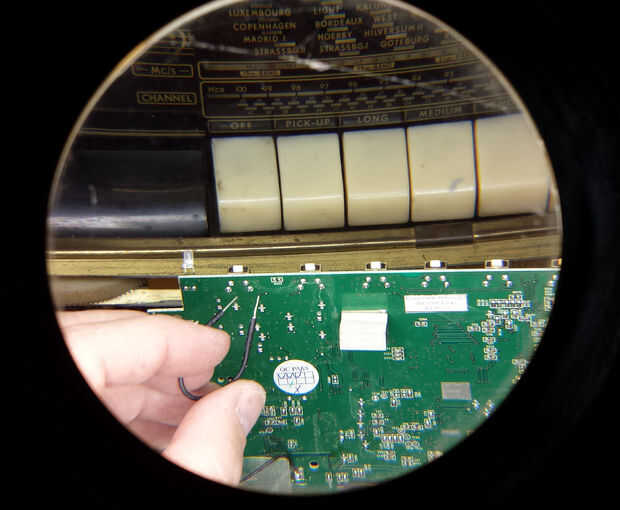

El marco que utiliza necesita un botón para pulsar para comenzar su presentación, así que había soldado conduce vuelo de los conectores del botón en la placa del marco, para los botones de "Siguiente imagen" y "Power Toggle" - estos serían conectados a dos de los botones rojos en el caso. Los conectores eran diminutos y delicados usé blu-tac para asegurar los cables de zangoloteo alrededor y rompiendo las conexiones.

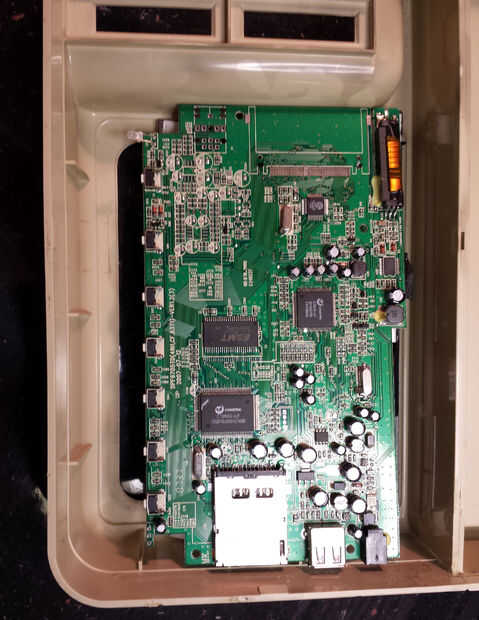

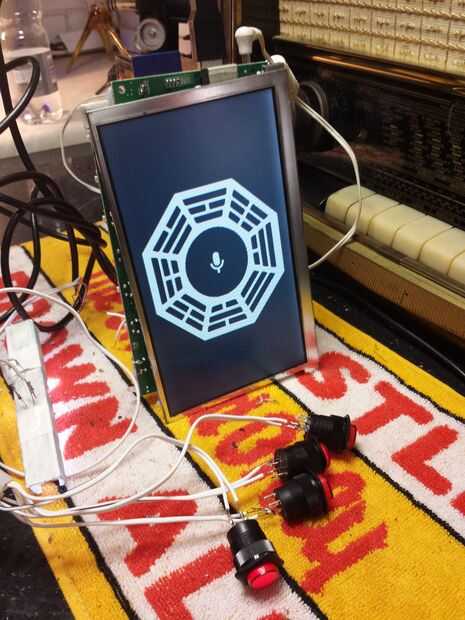

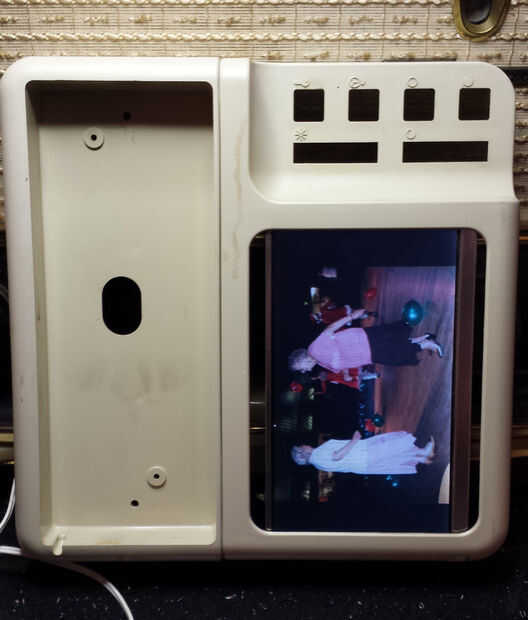

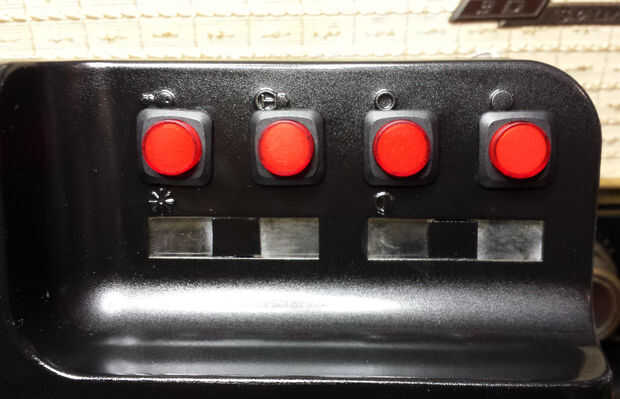

El marco era hotglued en lugar, usando un plástico envolvente desde otro marco de fotos desmontada para llenar los huecos a cada lado. Encontré los botones rojos grandes en la tienda Maplin, que provechoso es necesario un recorte de 15mm, el mismo tamaño que los agujeros existentes en el caso.

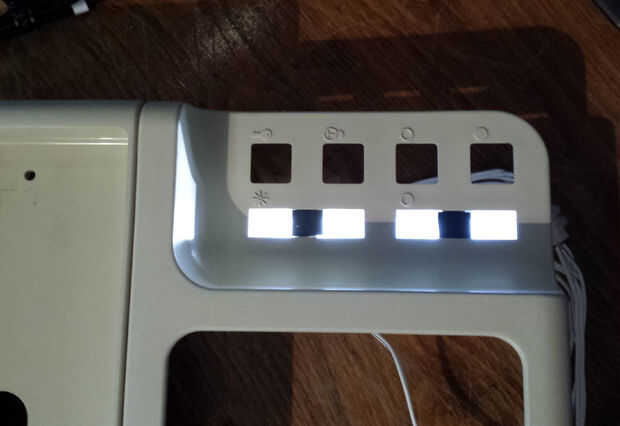

Por debajo de los orificios de botón eran hendiduras para los viejo deslizadores de volumen y contraste, que partí en dos usando a espaciadores de plástico, dejando huecos por debajo de cada botón. Yo Entonces superglued de plástico transparente a través de los agujeros y los iconos impresos a creé en el PC para indicar la función del botón arriba. Los iconos son retroiluminados por LEDs 5v blanco montado en una pieza en forma de u de conducto y alimentado desde el puerto USB del marco

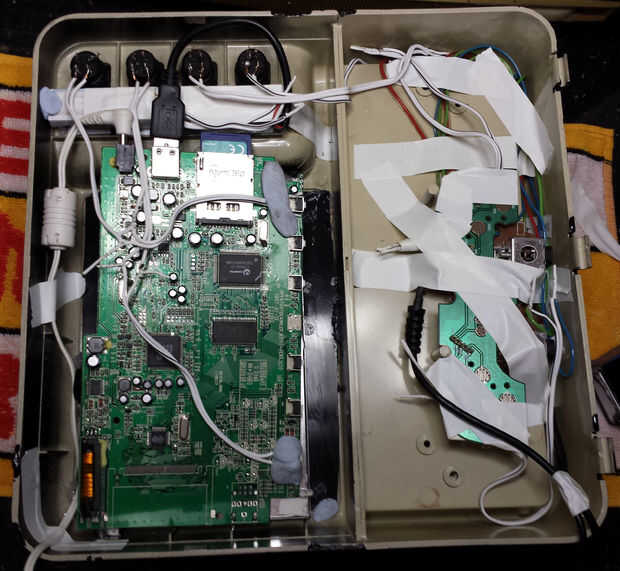

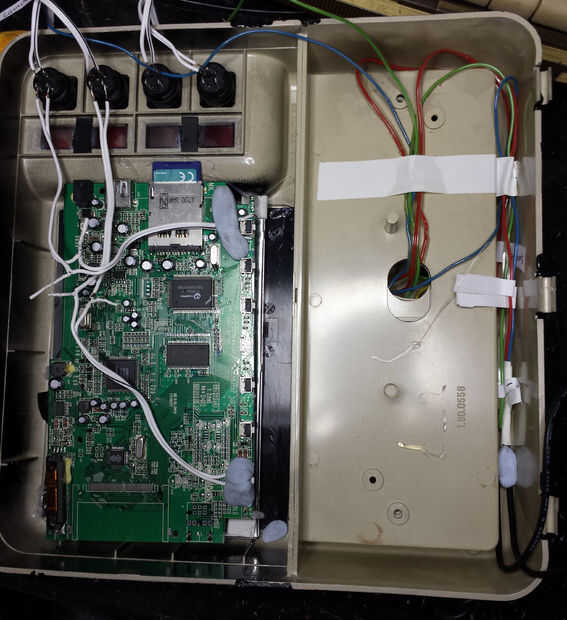

El circuito de joypad despojado fue conectado a los botones y con cinta en su lugar, y los cables ruteados tan ordenado como sea posible alrededor de la caja.
Con todos los bits en el caso de los alambres de finales fueron soldados juntos y arreglados para arriba con cinta de electricista. La tapa trasera cubre Afortunadamente el desastre!
