Paso 5: Energía y el cableado
- hasta ahora la Asamblea
- toma de auriculares de 3,5 mm macho/hembra
- Batería de 12 V
- paquete de 5 gramos de Sugru
- taladro
- 2 x luces de timbre
- soldador/soldadura

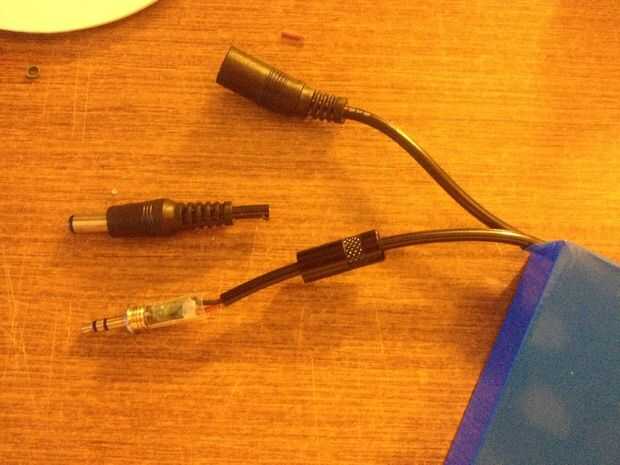

Nota - las luces del anillo que compré son linternas del coche del estilo ojos de angel, por lo que funcionan con 12 voltios. He encontrado un bonito poco 12 V batería de litio recargable en línea a un precio razonable que viene con conectores machos y hembras DC de salida y la carga respectivamente. Reemplacé el conector de salida de la batería con un conector de 3,5 mm para auriculares.

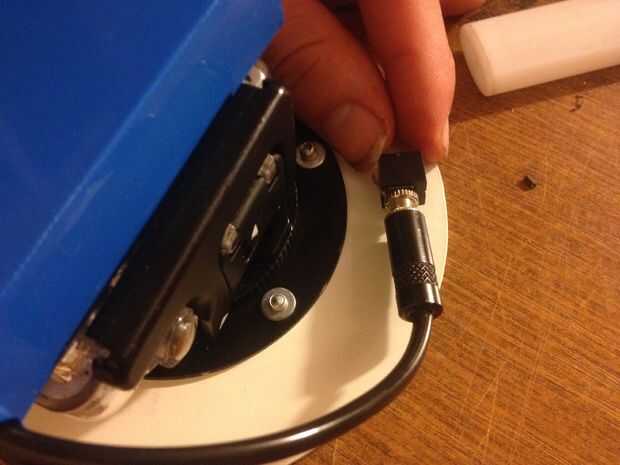

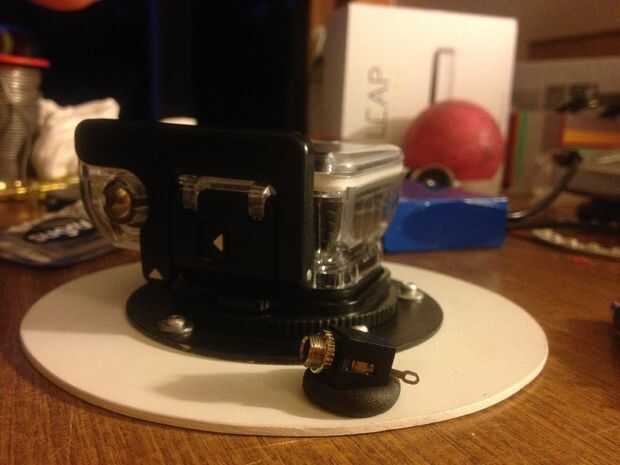

Utilice el adaptador de lente, fije el anillo en su GoPro u otra cámara, luego coloque la fuente de alimentación siempre que sea en la misma posición que tendría en cuando estés usando (en mi caso eso de velcro'd en la parte posterior de la GoPro). Teniendo en cuenta la longitud del acorde, trabajar donde desee colocar los auriculares femeninos en la parte posterior del anillo (ver figura). Una vez que estés feliz, Sugru el conector en la parte posterior del anillo, asegurándose de que se fije en un ángulo ligeramente levantado para hacer quitar el acorde más fácil.

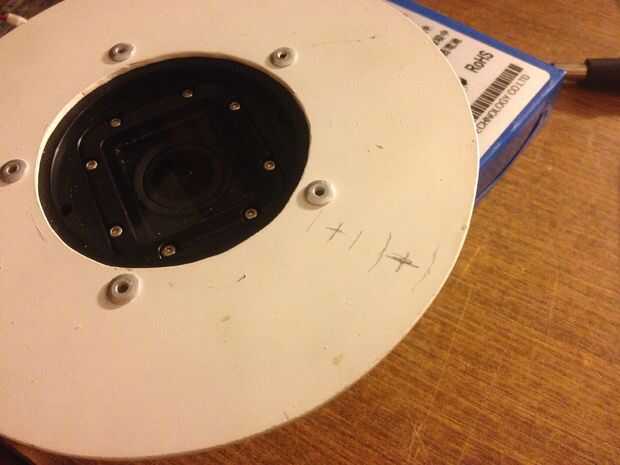

Cuando se haya secado el Sugru (dejar por 12 horas), marcar donde quieres perforar agujeros para los cables de los anillos de LED que vienen a través de la parte frontal, que es aproximadamente 2 cms de la toma de auriculares. Debe taladrar el agujero justo debajo de los anillos de LED para que los cables están ocultos cuando se mira desde el frente.

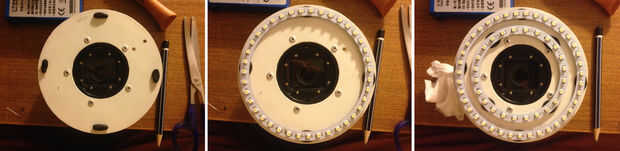

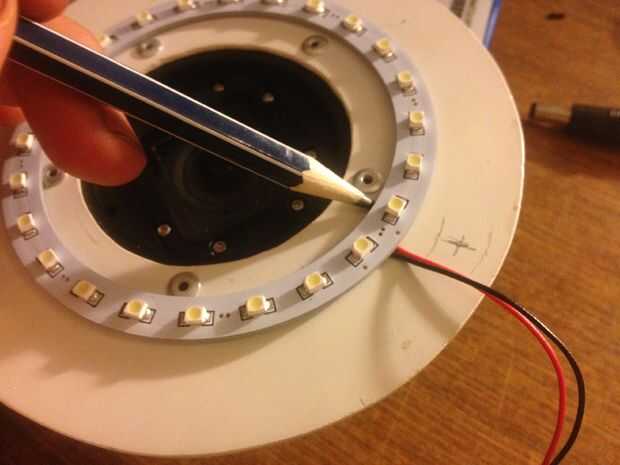

Siguiente paso es fijar las luces a la parte frontal del anillo. Para comenzar, coloque las luces en la cara frontal del aro y trace un contorno débil alrededor de cada luz. Quitar las luces y la caca de conejo perfecto 4 modelo de Sugru, luego espacio uniformemente hacia fuera en el centro el contorno. Para cada luz, presione ambos cables a través del agujero hasta el fondo y descansar de la luz, centrado en el * en los blobs de Sugru y presione hacia abajo uniformemente. Ayuda a encender el conjunto una superficie lisa y prensa de la parte posterior.
* Nota: debido a la imagen de gran angular de la GoPro, es importante prestar especial atención a la colocación de las luces, como usted puede. El difusor (siguiente paso) es muy muy precisamente, así que usted va ser ahorrándose un dolor de cabeza si usted toma su tiempo hacer las cosas aquí.

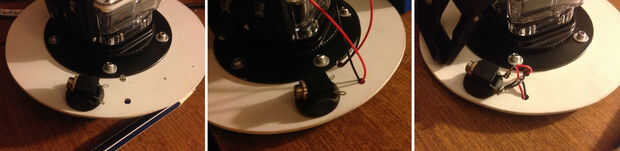

Una vez seco el Sugru, recortar y soldar los cables a los auriculares. Puede soldar las luces de serie, así que sólo tienes que combinar los cables positivo de las luces y soldarlos a la conexión apropiada, y luego hacer lo mismo con los extremos negativos.
COMPRUEBE LAS CONEXIONES ANTES DE SOLDAR, FOO'
