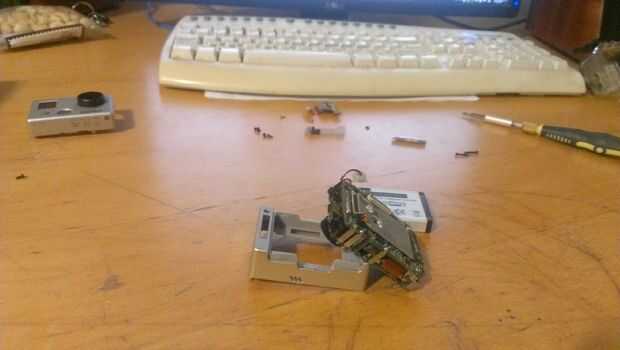

Paso 1: Desarmar la cámara
Desarme la cámara te darás cuenta de que GoPro utiliza rieles laterales grandes para suministrar energía a los más bajo tableros. Aunque no todos los carriles son cualquier batt / gnd he etiquetado las dos que yo he determinado están en las fotos.
Para encontrar la batería de placas (+) y tierra (-) sondeado con mi multímetro hasta que encontré dos fácilmente accesible de la soldadura de puntos donde no hubo ninguna caída de voltaje entre los terminales de la batería de placa base y Motherboard, Tarjeta madre circuito. La resistencia entre los terminales pin las motherboards y los carriles fueron < 1 ohmio (medida por mi multímetro neumático canadiense) con una gota de 0.000V en espera y en uso.
Nota: no tienes que quitar la cubierta frontal igual a menos que quieras ver visualmente "BATT" impreso en la placa base frontal. A eliminación de la caja trasera expone suficiente espacio para trabajar con.
