Paso 9: Información Visual, LEDs de NeoPixel

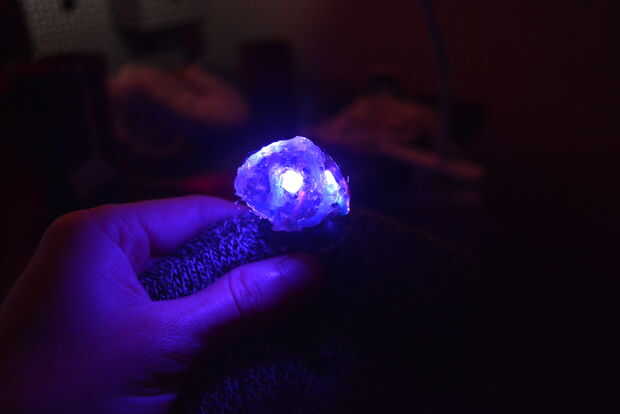

El sombrero está diseñado para trabajar con LEDs de RGB especial llamado NeoPIxels. En este tutorial, integrar la Neopixels en un pompón en la parte superior del sombrero. Si usted decide integrar un componente de bluetooth para tu sombrero (ver diagrama en el paso siguiente), puede coser la Neopixels en la ropa o colocar en un lámpara/pulsera/collar, en vez de un pompón. ¡ Sea creativo!

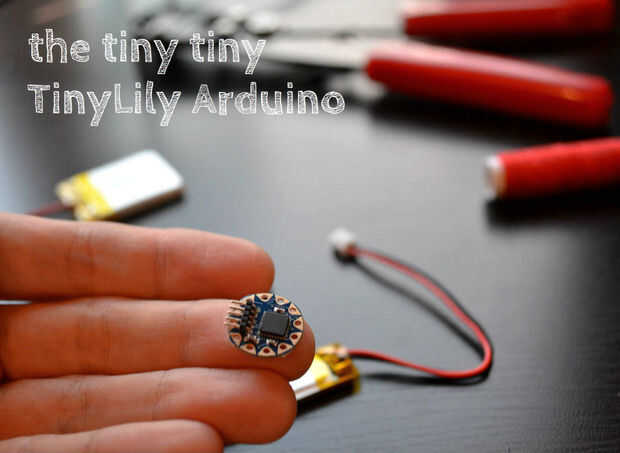

Para que este componente de LED, necesita Neopixels RGB 4, alambre, soldadura, el conectador del USB de TinyLily, el TinyLily Arduino, pegamento fuerte (en el interior) y Sugru (en el exterior para el toque final).

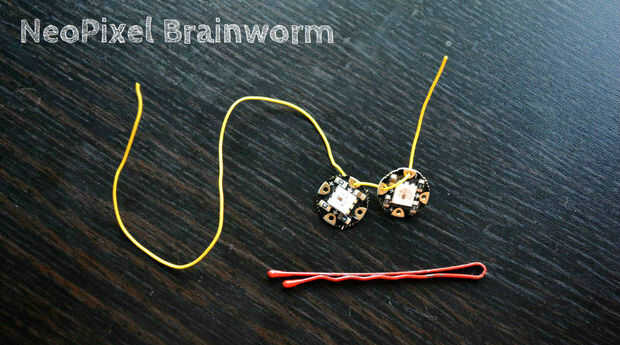

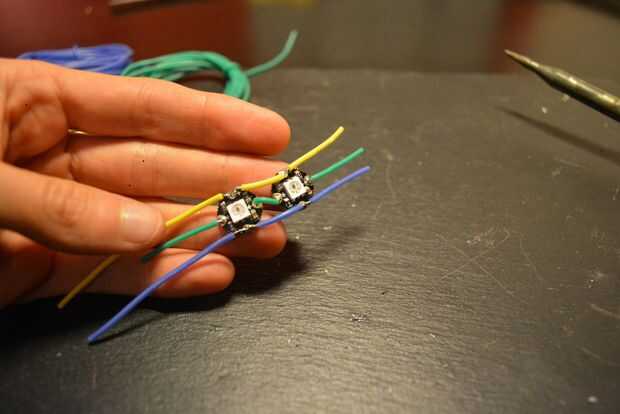

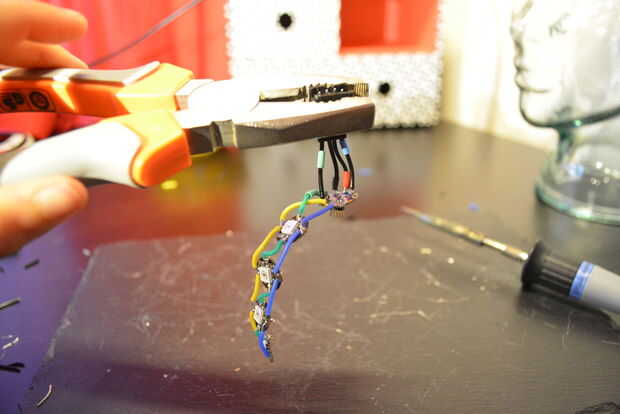

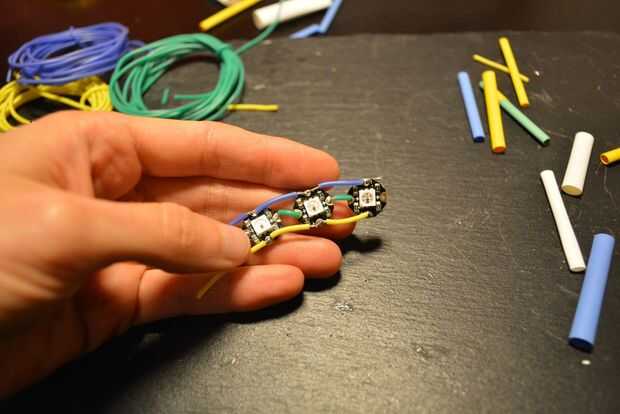

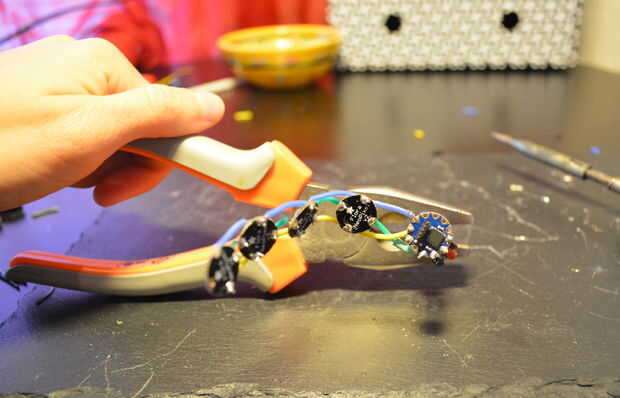

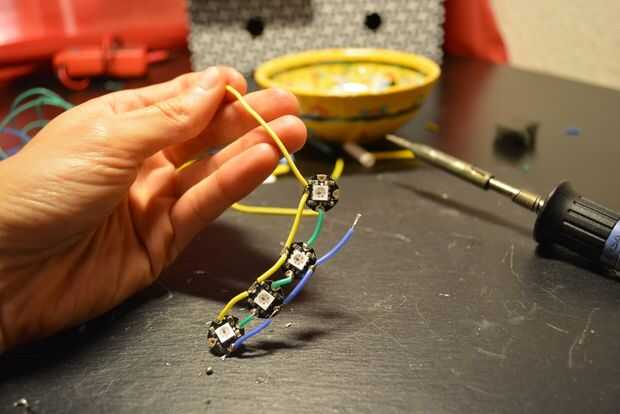

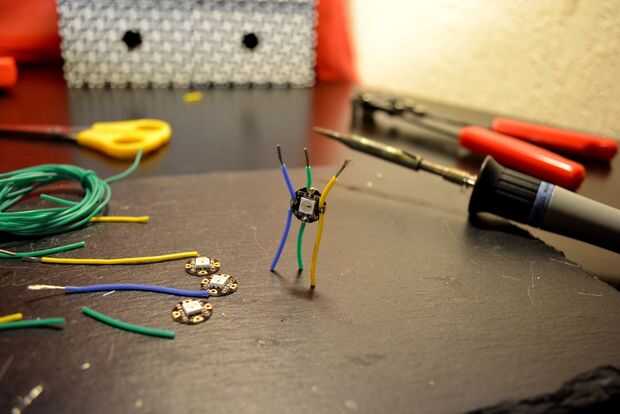

Conecte el Neopixels uno al otro. 3 debe ser tan cerca como sea posible, con el 4 un poco más apagado.

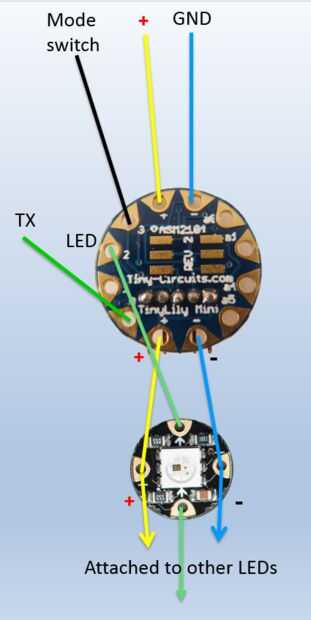

Conectar el Neopixels a Arduino, como se muestra en el diagrama (+,-, LED).
Conectar el Arduino con el resto del circuito.

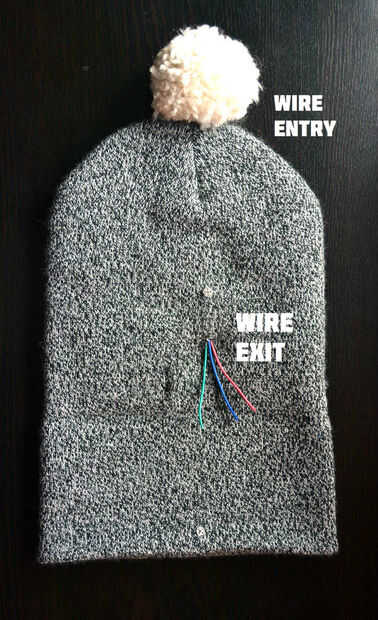

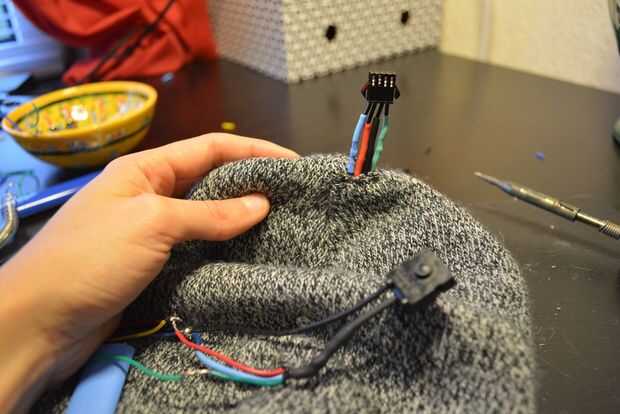

Ejecutar 4 conduce a través de la doble capa de la incisión superior a la incisión por debajo del límite de la aleta, donde debe emerger.

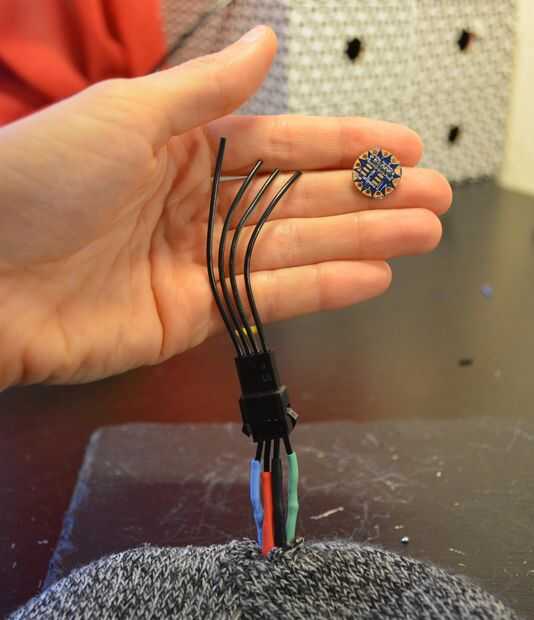

Debe tener 4 cables conectados a su Arduino: GND, SW +, modo y TX. Etiqueta de estos conductores con termo retráctil color para saber cuál es cuál.

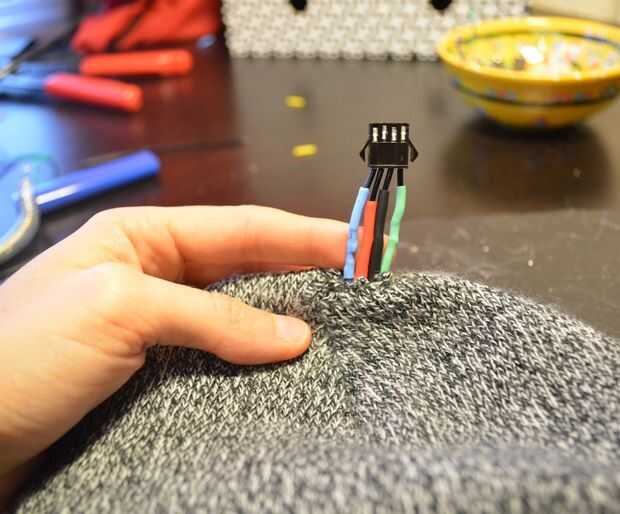

También identifique los plomos con termo retráctil color en las extremidades inferiores, donde salen de la incisión en el sombrero. Se conectará al resto del circuito en el siguiente paso.

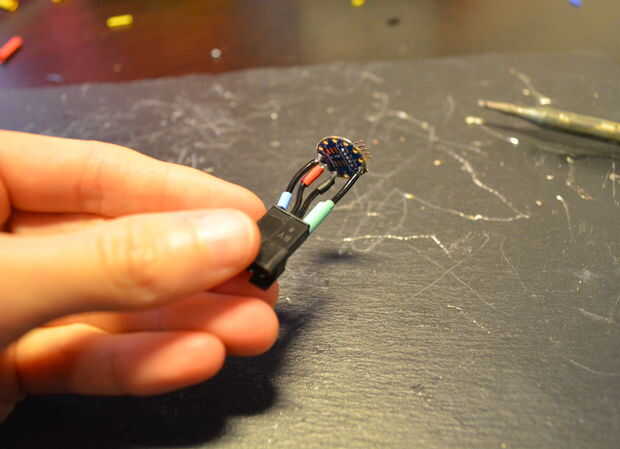

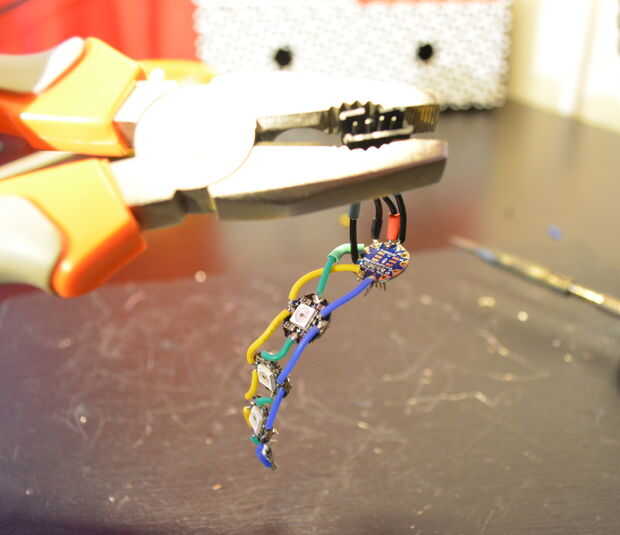

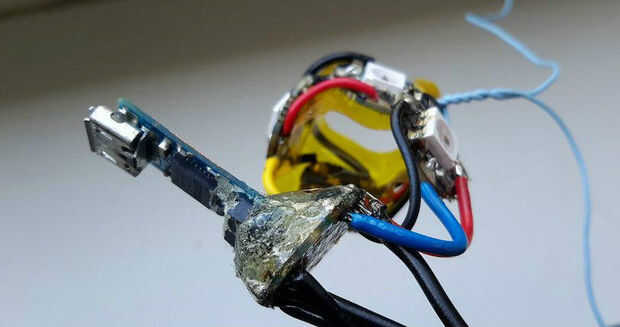

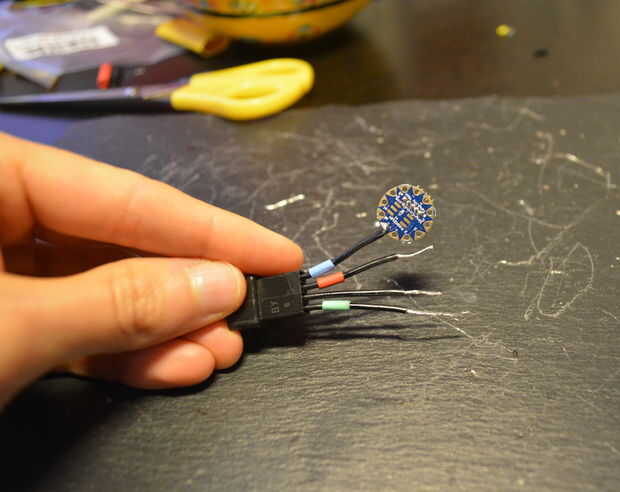

Ahora Conecte el USB FTDI el Arduino, ser sumamente cuidadoso ya que si usted dobla las patas demasiado se romperá fácilmente. Aplicar el pegamento fuerte en la base para unir a éstos. Esto es un poco complicado, así que usted puede usar unas pinzas de cocodrilo para ayudar a mantener todo unido. Esta es una de las partes más delicadas de los componentes del sombrero, y se romperá fácilmente si no conecta bien. Asegúrese de que usted Tómese su tiempo y deje que el pegamento a solidificar antes de pasar a los siguientes pasos.

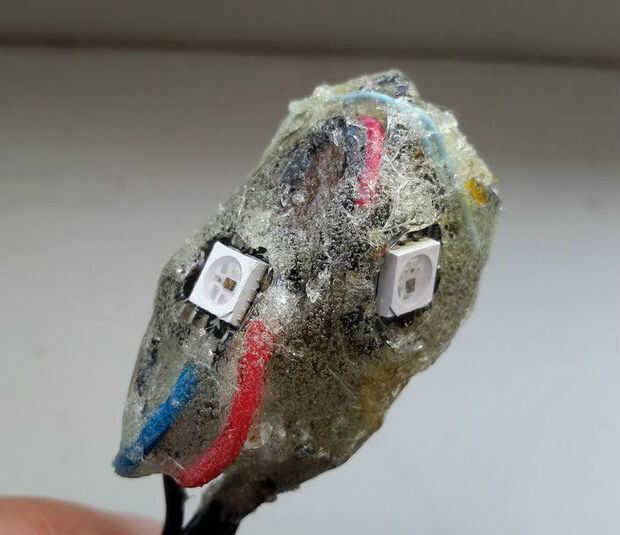

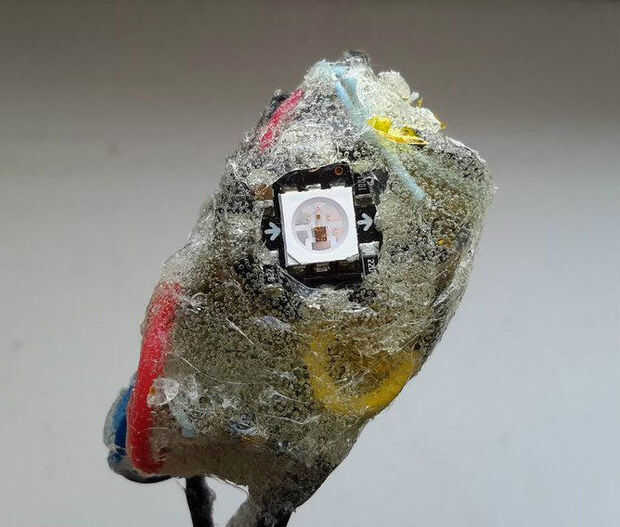

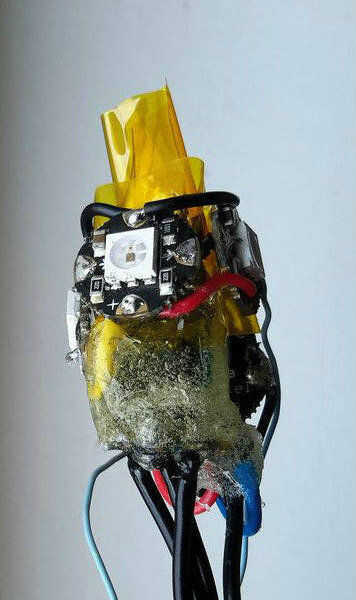

Forma la estructura de Neopixel en una estructura circular, alrededor del mini adaptador USB FTDI. Seguir añadiendo pegamento hasta que todo se parece a un "capullo". No cubra el centro de la Neopixels en la cola!
Ponerlo al sol para secar durante un par de horas. Vigilent de alojarte: aves roban Neopixels para birdnests!

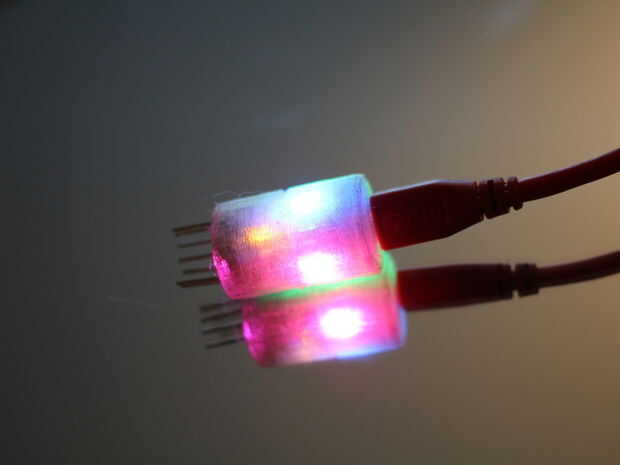

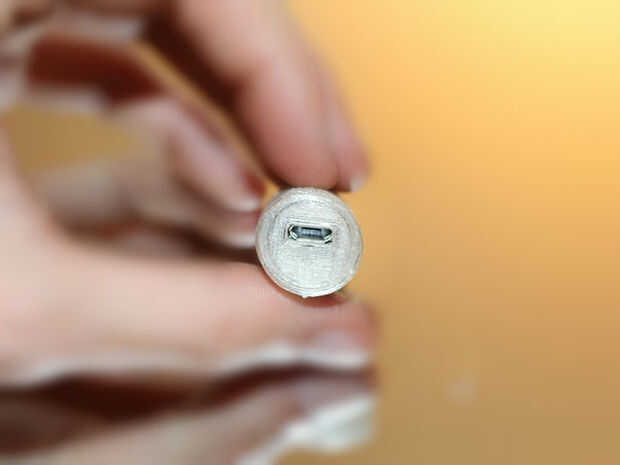

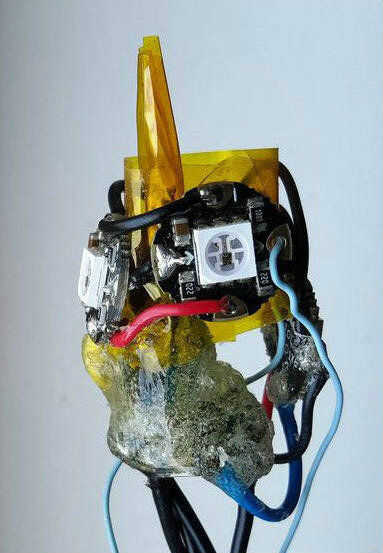

Cuando el "capullo" es seco, añadir Sugru hacia el exterior de la estructura, para darle un toque final limpio, teniendo cuidado de no poner en el Neopixels ellos mismos o dentro de la ranura del USB.
¿No quieres luces en todos?
El sombrero funciona perfectamente como un dispositivo EEG sin las luces.
