Gorro transforma las ondas cerebrales en luz (10 / 15 paso)

Paso 10: Parte delantera del sombrero, conectando los componentes

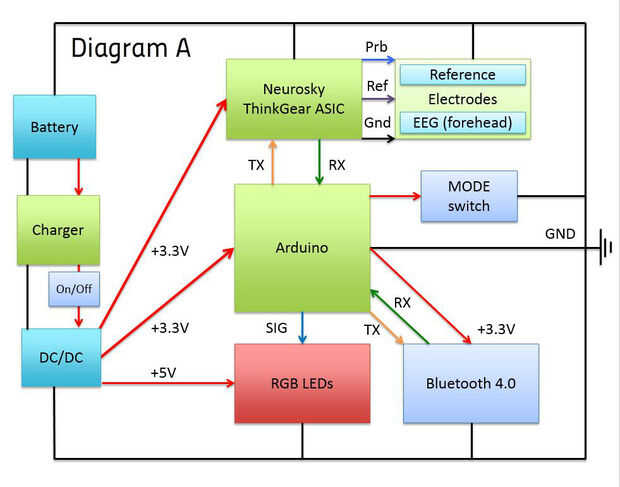

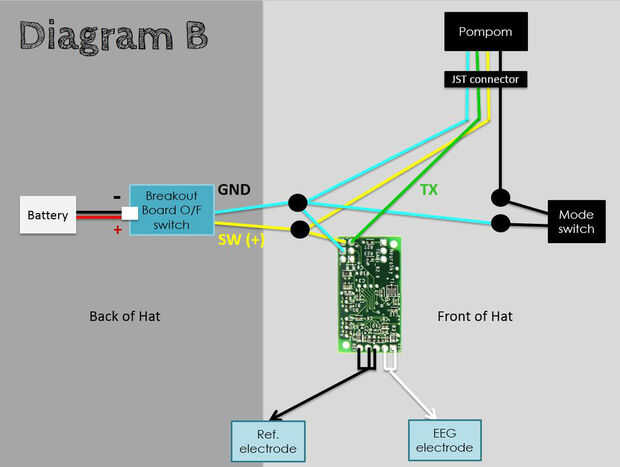

Girar el sombrero, a su frente, para conectar todos los cables y componentes. Diagrama A permite ver lo que nuestro circuito debe parecerse (incluyendo cómo se integraría Bluetooth Si desea). Porque esto es un poco difícil de proyectar visualmente en el sombrero, he incluido DiagramaB. Hace que parezca tan fácil como es hacer!

  • Hacer una pequeña incisión en la parte superior del sombrero, aproximadamente 3cm de ancho. Cuidadosamente, quemar los bordes con un encendedor o puntada de ellos, para evitar que se deshilache la tela.

  • Hacer una pequeña incisión bajo el nivel superior de la tapa del sombrero, por lo que permanece invisible.

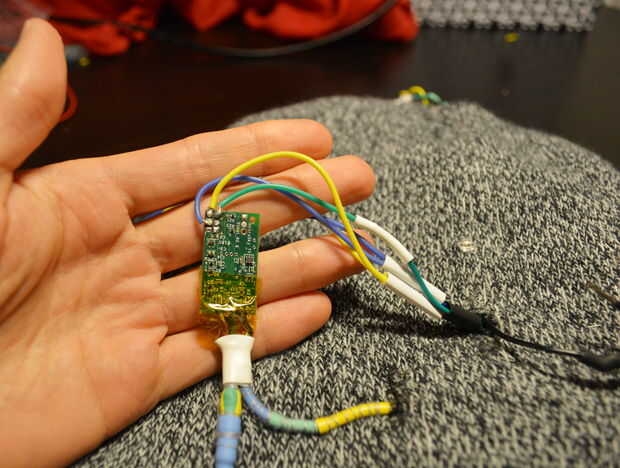

  • Coloque el chip de Neurosky en el lado derecho o izquierdo de la parte delantera del sombrero, cuando sienta que trabaja mejor. El alambre del electrodo no debe doblarse demasiado.

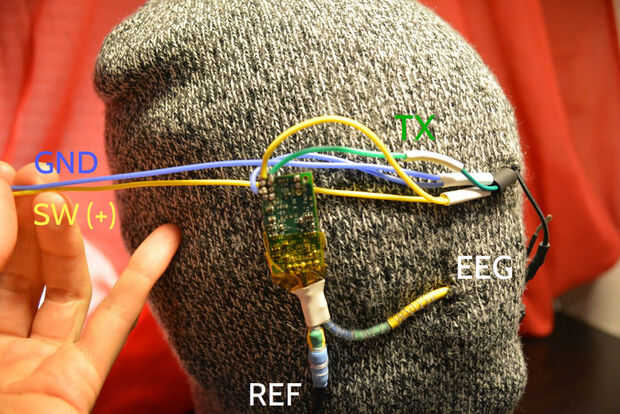

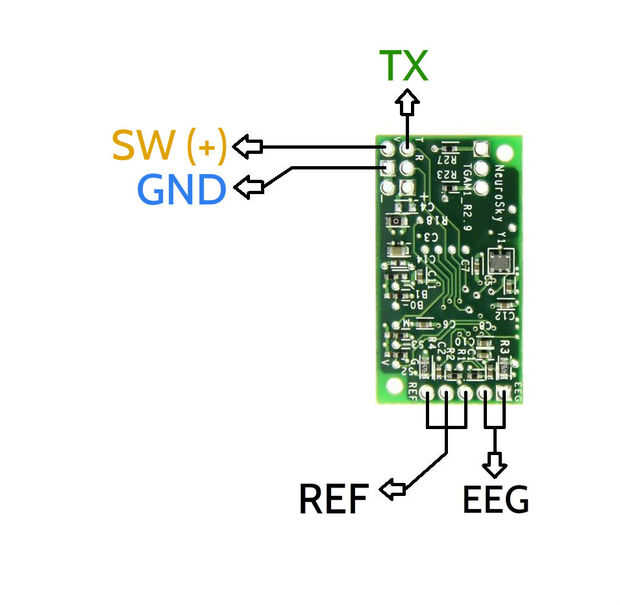

  • Conecte la entrada GND que es soldada en la placa de arranque JST en la parte posterior del sombrero con el cable de tierra desde el pompón. Soldadura un cable nuevo al SW +, que luego conecta al "pin cuadrado" de la Neurosky chip (ver foto).

  • Soldar un cable nuevo a la tierra desde el pompón y conecte este cable con el conector en el Neurosky indican GND o "V" en la foto anterior.

  • La soldadura de la TX desde el pompón con el conector "T" en el chip de Neurosky.

Interruptor de modo de

  • Coloque el interruptor de modo en el lado del sombrero. Conecte un cable de la táctil botón para el nodo "GRD" y el otro a la cabeza de modo que sale el pompón.

Toques finales

  • Coser todos los cables en el sombrero, fijándolos en su lugar. Cosa en algunos pequeños broches de presión en el interior de la aleta del sombrero para que no abra cuando usted está usando.
