Paso 4: Componentes eléctricos
Los componentes principales que necesitas son:
una batería de litio

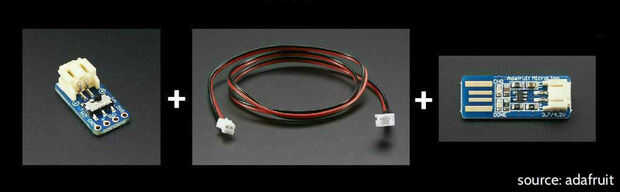

un tablero de arranque JST con un interruptor de encendido/apagado

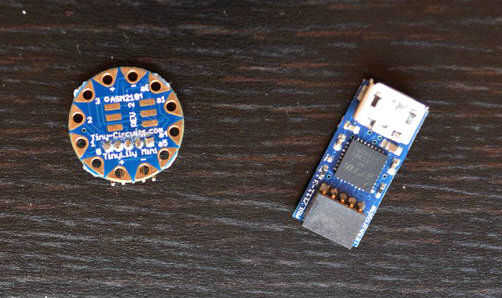

un microcontrolador Arduino, para el custom firmware que interpreta la señal del cerebro y lo convierte en luz. Un adaptador USB está conectado a Arduino, para permitir un fácil acceso al software de una computadora. Usé el Tinycircuits mini adaptador USB FTDI y TinyLily Arduino. Me gusta la TinyLily porque su minúsculo tamaño es muy práctico. Como alternativa, puede utilizar un Arduino que tiene una ranura USB a bordo, como el LilyPad Arduino (la LilyPad328 y la ONU son compatibles con el software). Si va a implementar bluetooth, you´ll de you´re necesita un Arduino con más RAM.

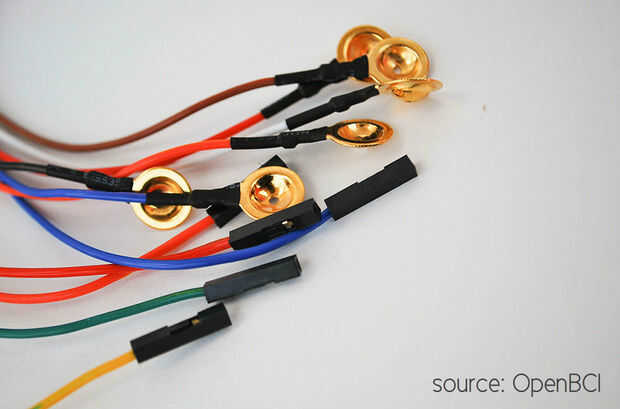

Señales cerebrales son detectadas por el electrodo de EEG en la zona de la frente, en el interior del sombrero. El tutorial muestra cómo hacer su propio electrodo de EEG seco. Sin embargo, si lo prefiere, puede comprar los electrodos.

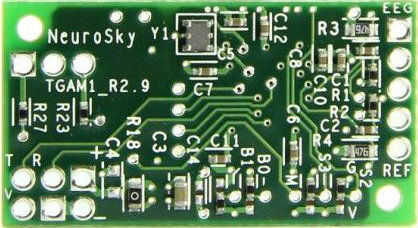

TGAM de EEG de Neurosky. Puede encontrar este chip dentro de auriculares de Mindflex de Neurosky. Aunque este producto ha sido descatalogado, todavía podéis comprarlo en la tienda de Neurosky, o segunda mano a un precio negociado en ebay. El chip de Neurosky es un componente presente en varios de los auriculares de EEG comerciales de la empresa. Amplifica y pre procesa los datos neuronales entrantes, salida en tiempo real estimados niveles de atención, de relajación y la potencia de la banda de frecuencia, utilizando algoritmos personalizados. Ya que no tengo acceso a los detalles de este software (información de propiedad de Neurosky), no puedo darle una mejor explicación de cómo funcionan estos algoritmos. Puedes leer más sobre esto en el documento "Attention_relax_bands.pdf". Si usted desea usar su sombrero illumino para desarrollar tu propio no-comercial cerebro-computadora interfaz aplicaciones más allá de generar luz o hacer arte visual/acústico interactivo, sugiero que tome el tiempo para leer el pdf adjunto de "TGAM_Datasheet" que explica las especificaciones de la viruta de Neurosky.

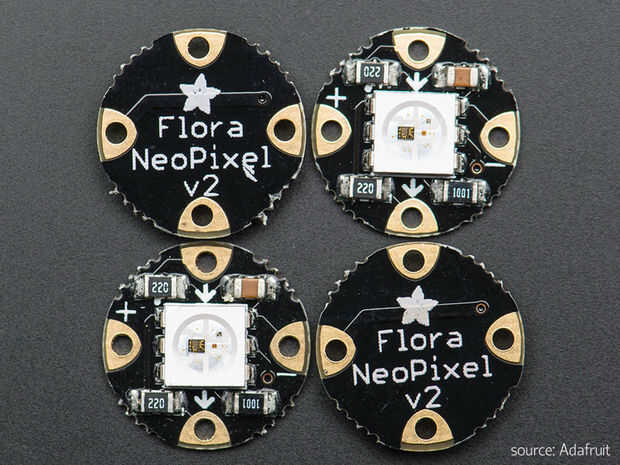

Desde illumino está programada para convertir las señales del cerebro en tiempo real en luz de colores, 4 LEDs RGB están conectados con el Arduino. Yo uso Flora Neopixel LEDs de Adafruit, pero cualquier pequeño LED RGB hará el truco.
Usted también necesitará un cargador USB para recargar la batería de litio a través de su ordenador portátil.
Nota: para conectar el Neurosky EEG TGAM a Arduino, necesita primero sacar la cubierta plástica de los auriculares Mindflex. No hay modificaciones en el software o el hardware de la TGAM. Más bien, usted integra el chip en el circuito a través de una simple adaptación mecánica que le permite conectarse a un Arduino para proporcionar una función de iluminación para el sombrero.
