GotMesh: El más barato y simple escáner 3D.

¿tiene malla? es el más barato y simple escáner 3D de código abierto.

Si te gustó este instructable, por favor vote por él en el 3D 2016 concurso de impresión .

¿tiene malla? permite a los propietarios de impresoras 3D para recrear fácilmente detallados difíciles de modelo de objetos para la impresión 3D más adelante. Los objetivos de este proyecto era hacer el escáner 3D más simple posible con materiales de bajo costo de alrededor de la casa para escanear 3D oyectos para imprimir. Esta idea de utilizar leche como un escáner puede ser visto por primera vez aquí, propuesto antes de que estallara la impresión 3D. Nuestra versión es mucho más simple y más está automatizada y está orientada a la impresión 3D.

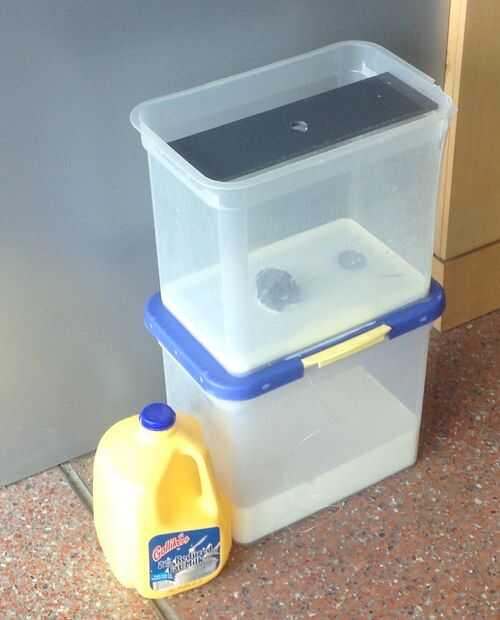

El sistema en esencia utiliza desagüe de una bañera grande de líquido opaco para crear contornos entre el líquido y el objeto a escanear. Los contornos son capturados por su favorito dispositivo Time-lapse (DSLR, smartphone, etc.) y luego importados a una carpeta en su computadora. Un script en python que utiliza OpenCV convierte la colección de imágenes en una malla de nube de puntos 3D de formato .xyz. Si se desea se puede convertir el archivo de salida en un archivo .stl para impresión 3D por un programa como MeshLab.

Este proyecto fue originalmente introducido en 2016 HackPSU y recibió el segundo lugar general. Estamos también en Devpost (en la página web como el momento de escribir esto), échale un vistazo aquí.
